reCamera 工作坊

这是本次工作坊的流程图。若遇到任何问题，可向工作人员咨询，并说明出现问题时正在执行哪一步骤、哪一选项的操作，以便我们快速帮您定位问题。

第一步：数据集采集

选项 1：从Roboflow下载数据集

Roboflow 推理服务器支持多种计算机视觉模型的数据集下载（免费）、训练与部署（付费）。用户也可上传自有数据集进行标注和训练（付费）。本次仅下载免费数据集，并在自有服务器上开展训练。

步骤 1：网络设置

注意：下载数据前请断开 reCamera 的连接。

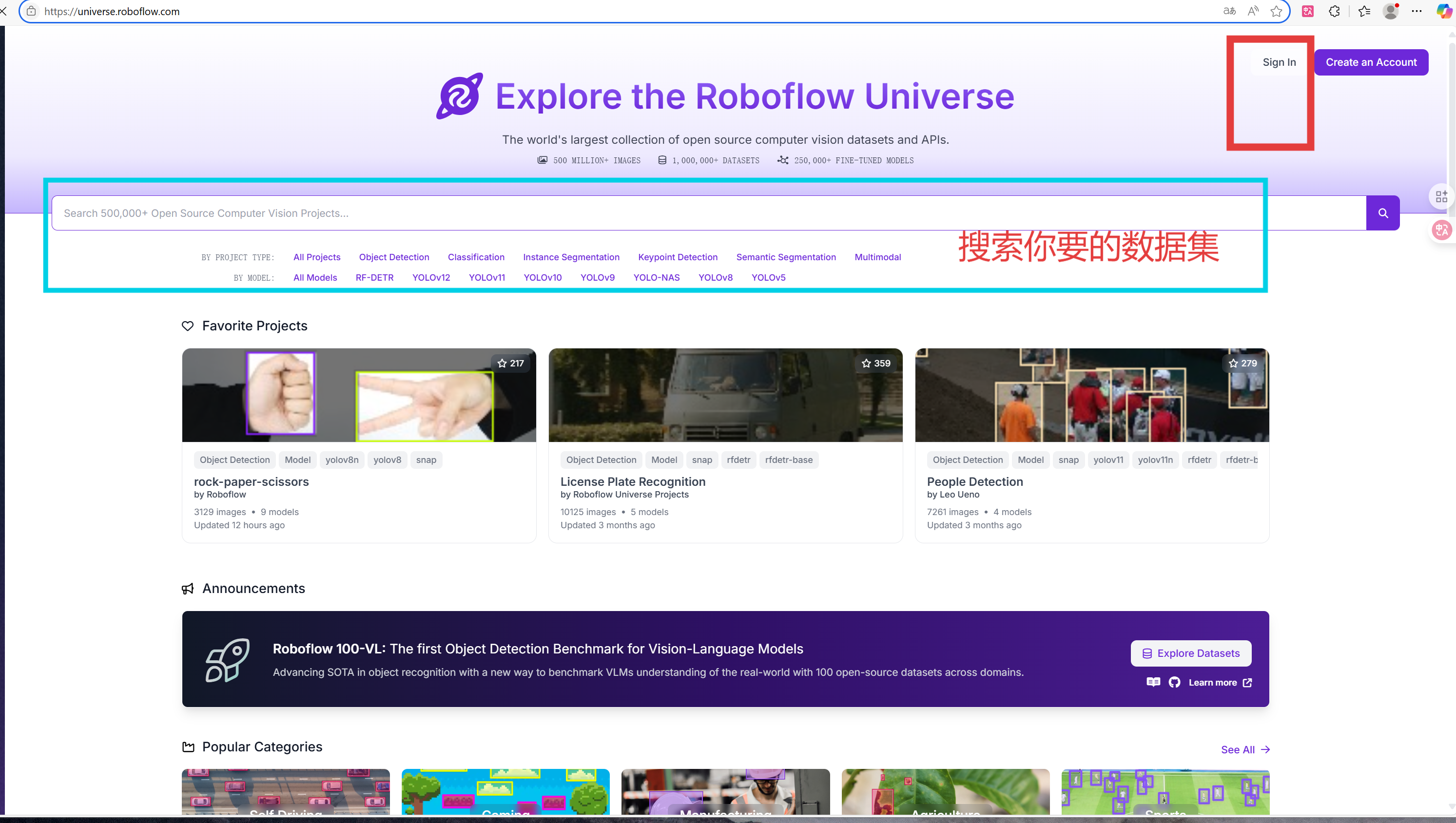

访问链接：https://universe.roboflow.com/

步骤 2：登录

使用 GitHub 账号或邮箱登录。

步骤 3：下载公共数据集

搜索所需数据集名称，建议选择包含 1000-2000 张图像的数据集。

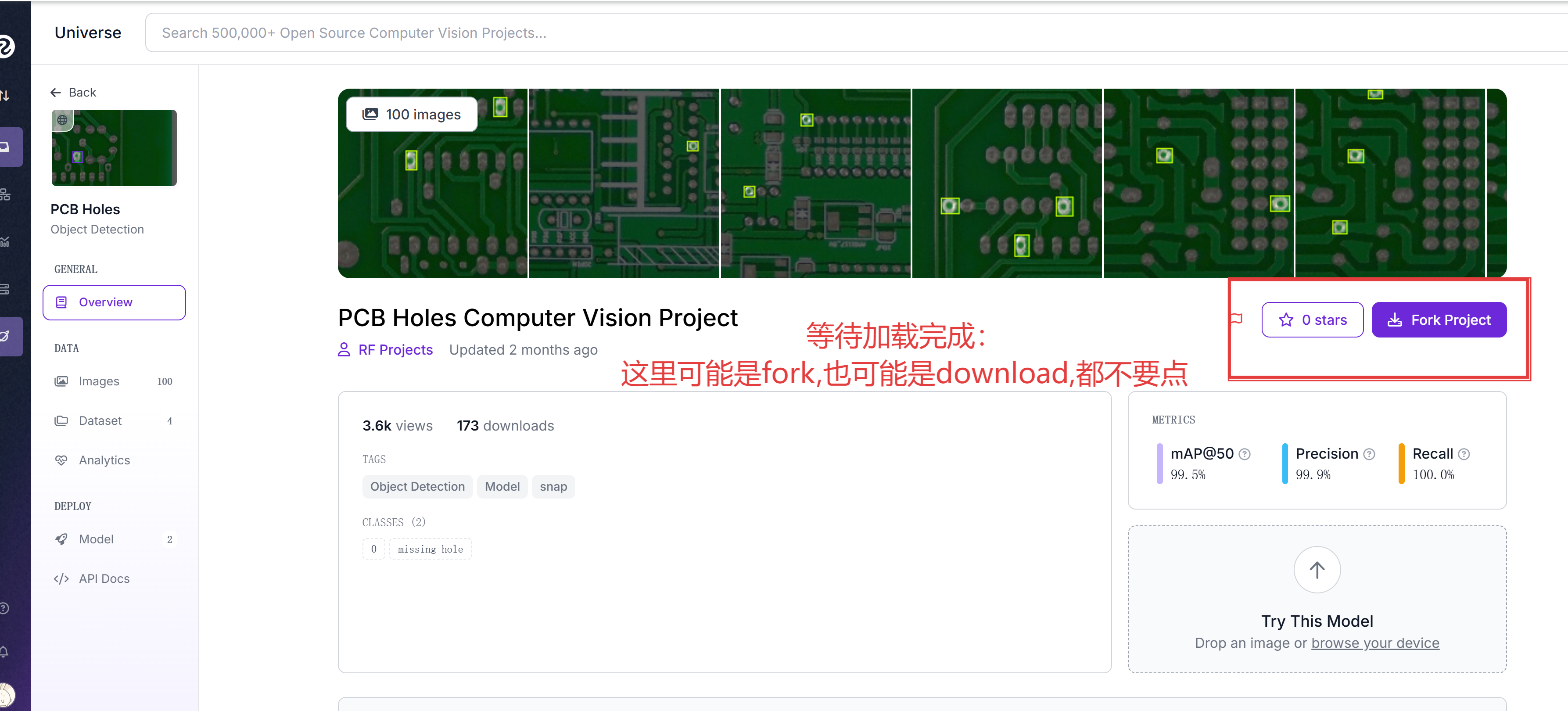

点击数据集并等待页面完全加载。页面中可能出现 “Fork project”（复刻项目）或 “Download project”（下载项目）—— 无需点击这两个选项。在左侧工具栏找到 “Dataset”（数据集），点击 “Download dataset”（下载数据集）：

选择第三个选项：

选择 “YOLOv11” 格式并下载压缩包，点击 “继续”：

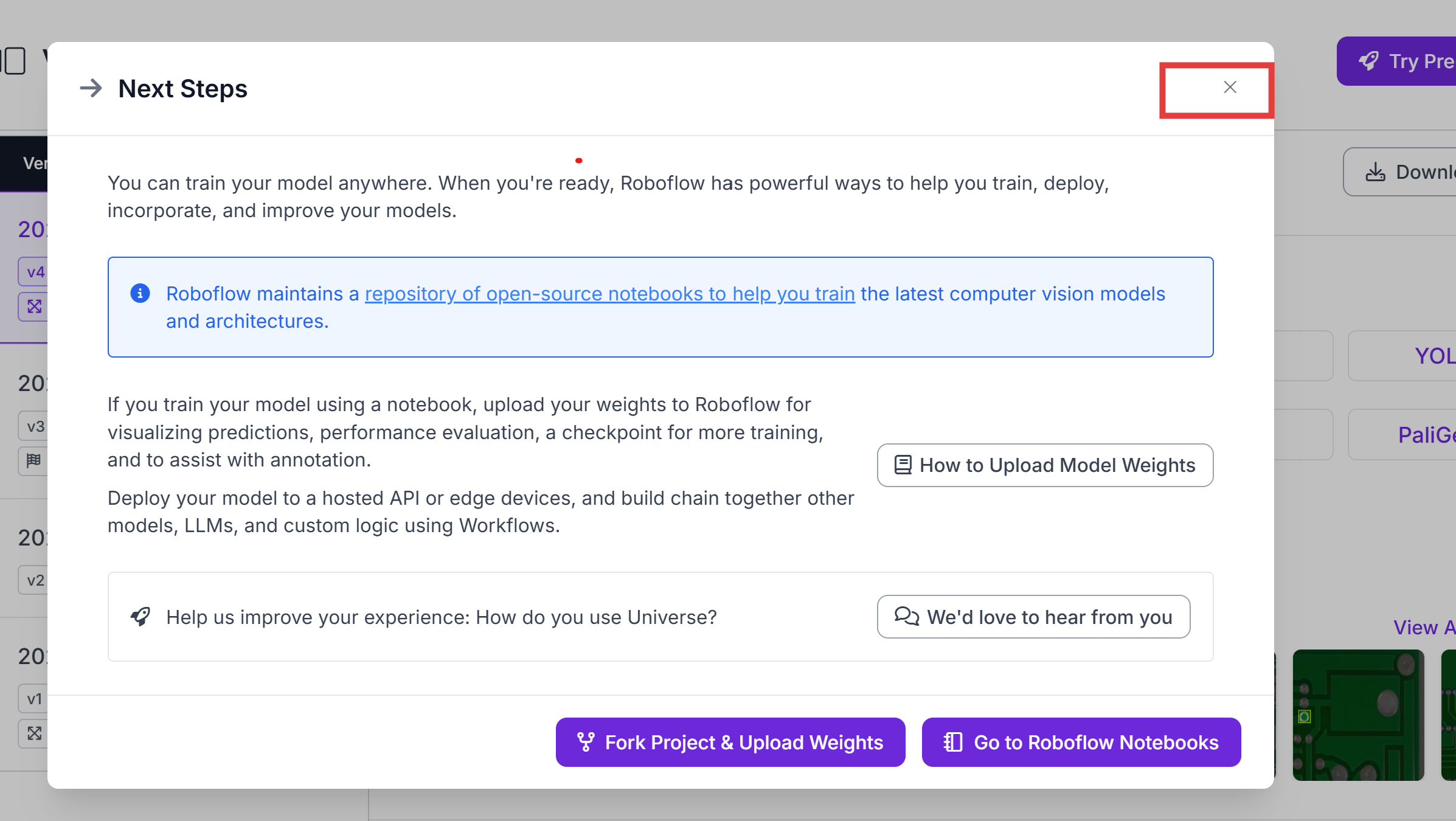

直接关闭最终弹出的窗口，无需理会：

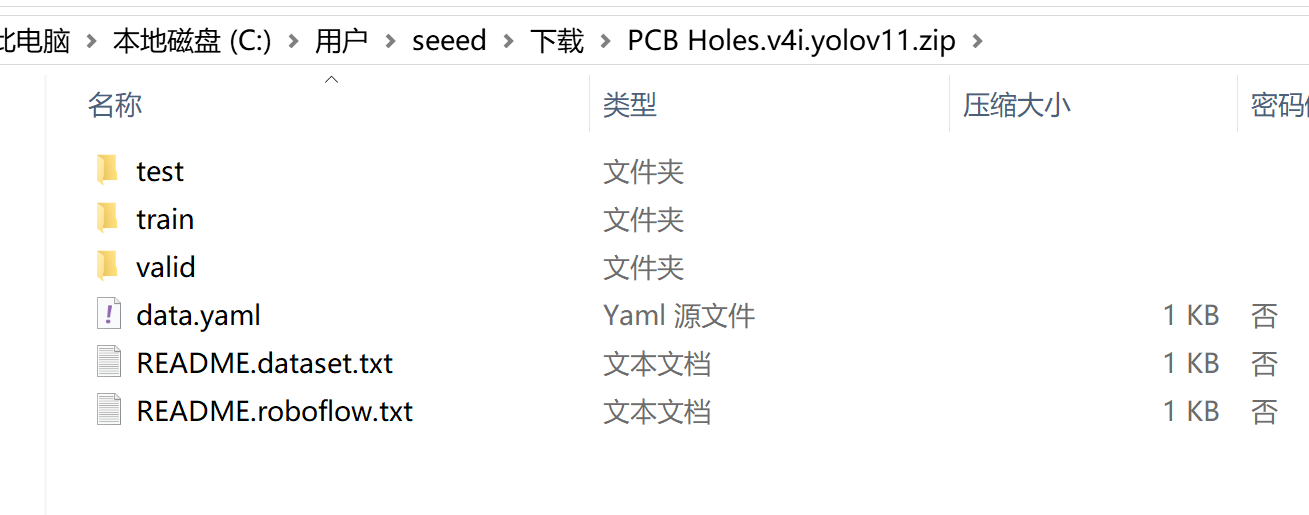

此时浏览器将开始下载数据集压缩包，可在下载列表中查看：

数据集结构

data/                  # 数据集根目录
├── test/              # 测试集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│── train/              # 训练集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│
│── valid/              # 验证集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│
│── data.yaml # 配置文件：包含数据集路径、类别及元数据
│
└── README.md  # 文档说明

成功下载的 .zip 压缩文件夹，将在 第二步：训练 Yolo11n 模型 中使用，现在可进入训练环节。

选项 2：使用CVAT平台标注数据集

如需手动标注自有图像，可通过 CVAT 平台完成标注，并以多种格式导出数据集。

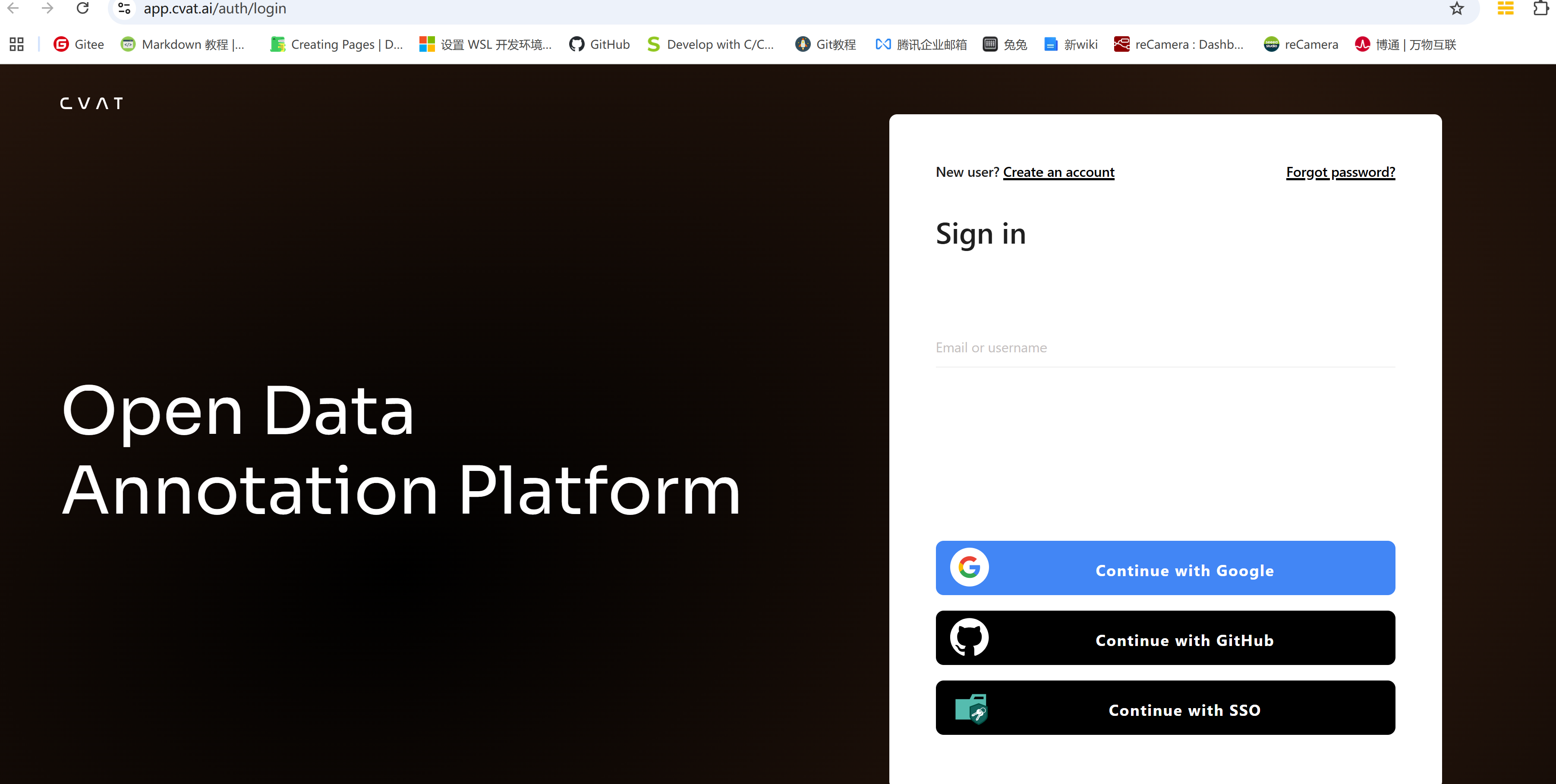

步骤 1：登录

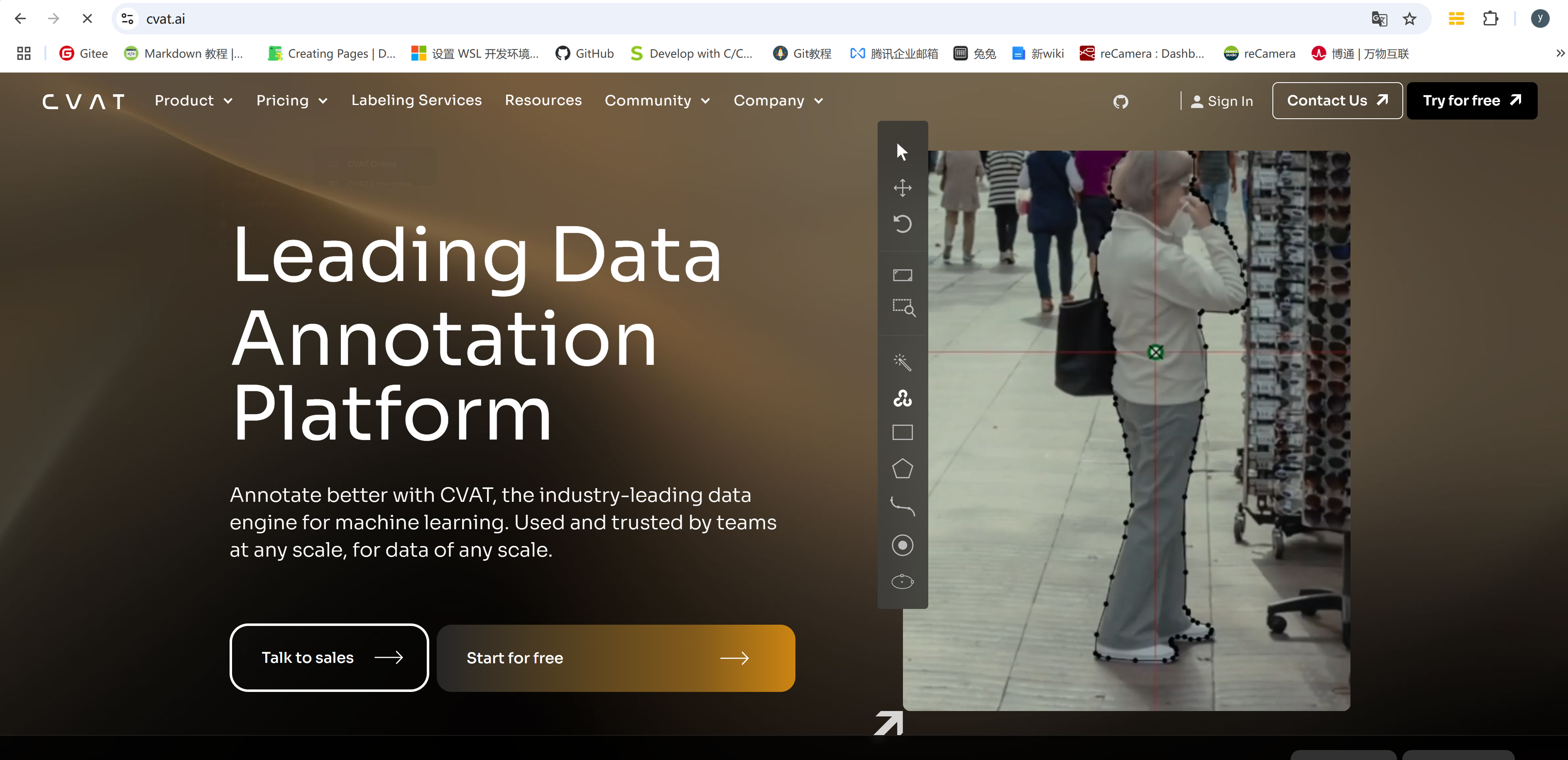

访问链接：cvat.ai

点击 “start for free”（免费开始），选择任一登录方式。

步骤 2：创建项目与标签

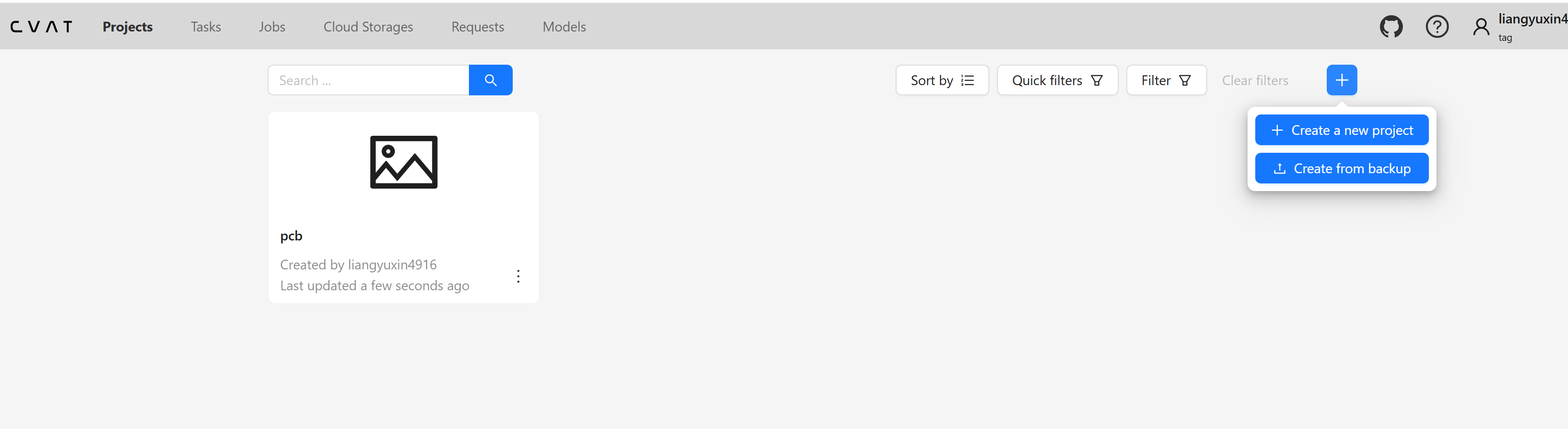

创建新项目，并添加标签名称（根据实际标注需求设置）：

步骤 3：创建标注任务

新建任务，设置任务名称、选择所属项目，然后上传待标注图像：

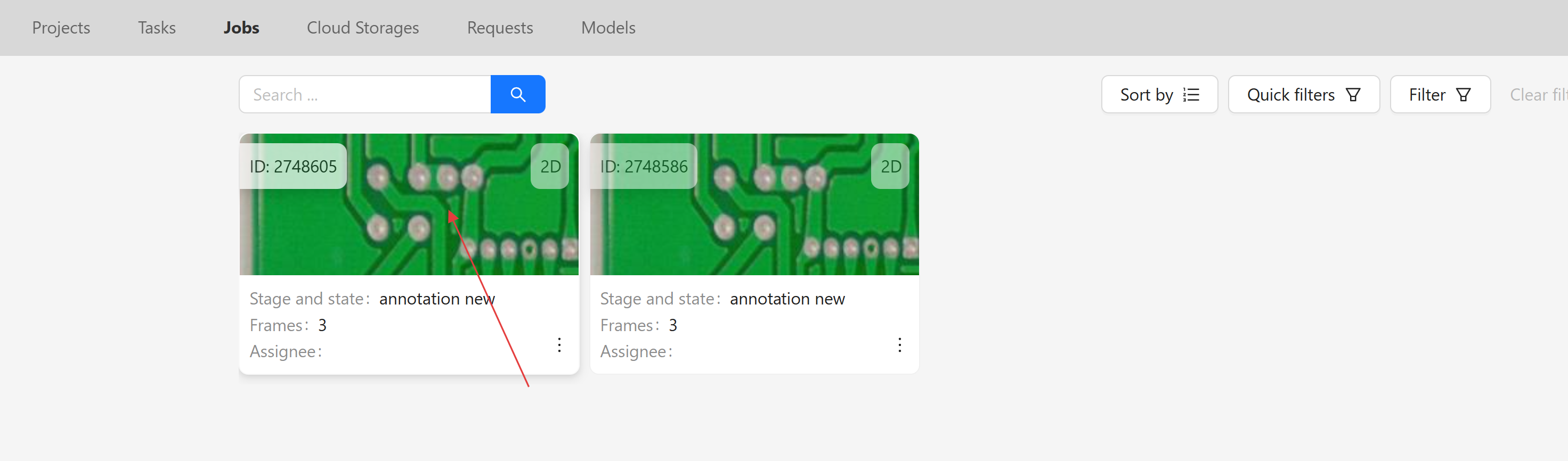

进入 “Jobs”（任务）板块，点击图像进入标注界面：

步骤 4：图像标注

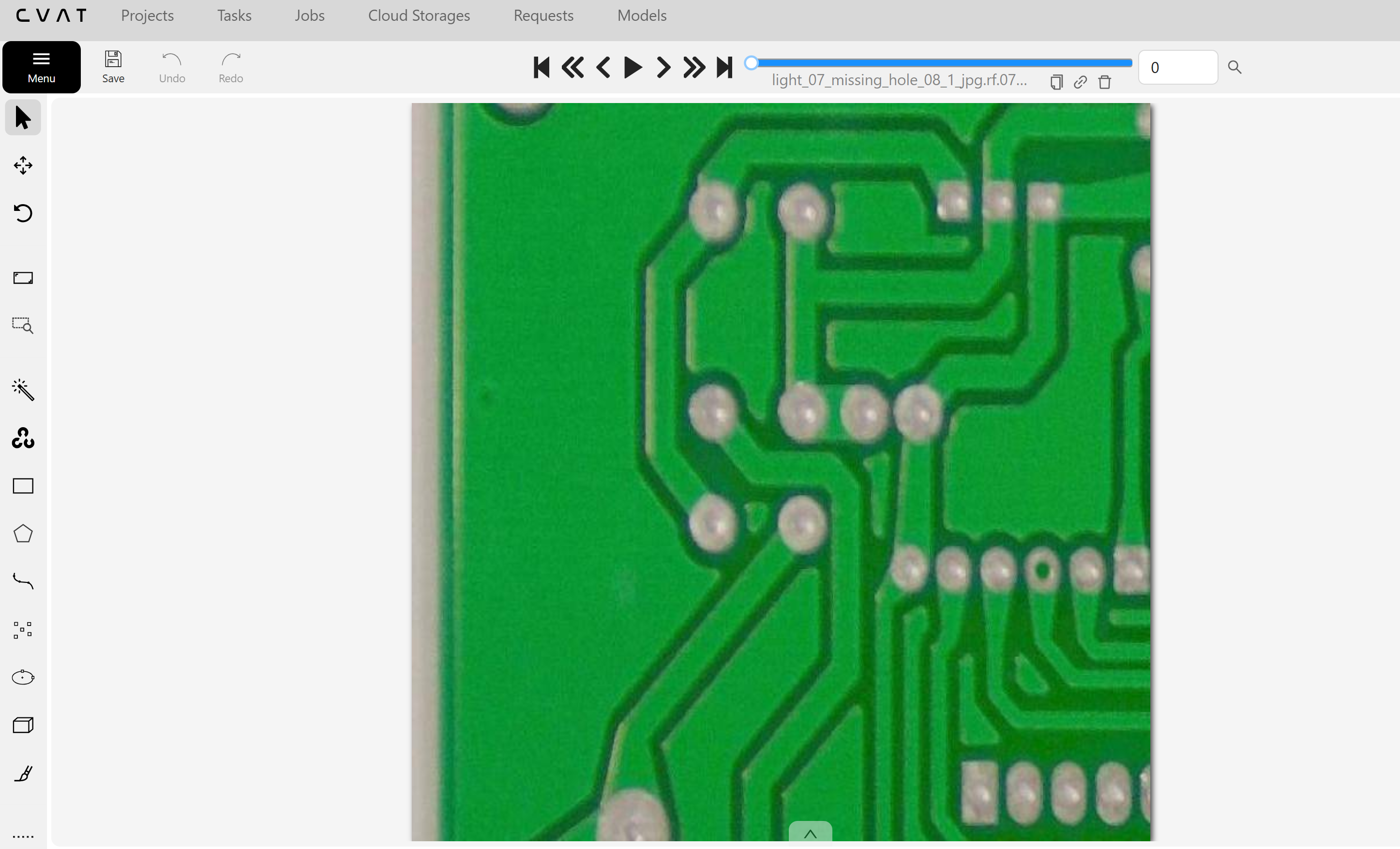

标注界面介绍：

自动分割标注：使用 SAM 模型实现自动分割（适用于分割任务）：

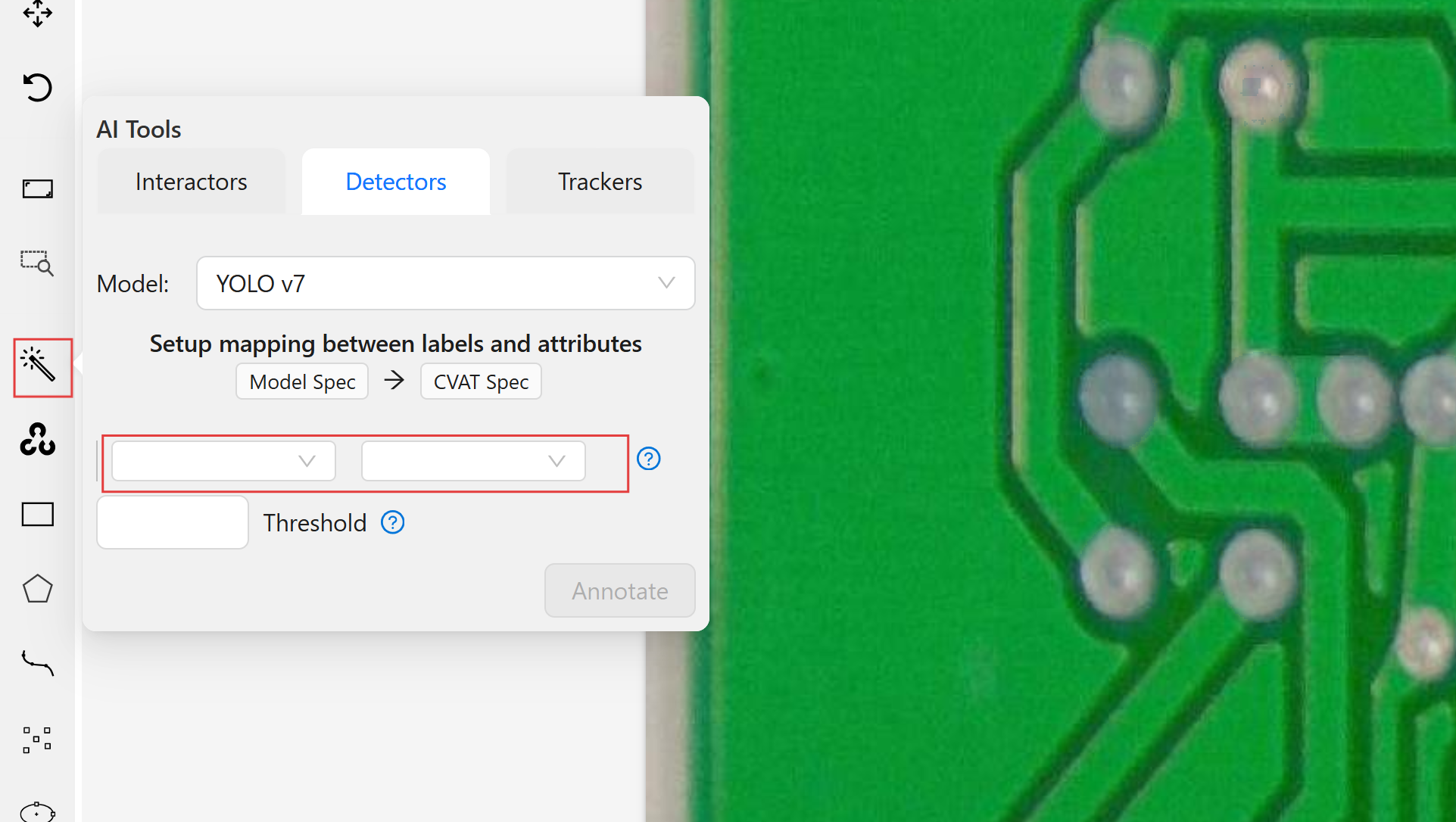

自动目标检测：使用自动检测工具（支持与 YOLO 兼容的目标，适用于检测任务）：

手动标注：对于自定义目标，使用手动边界框工具标注：

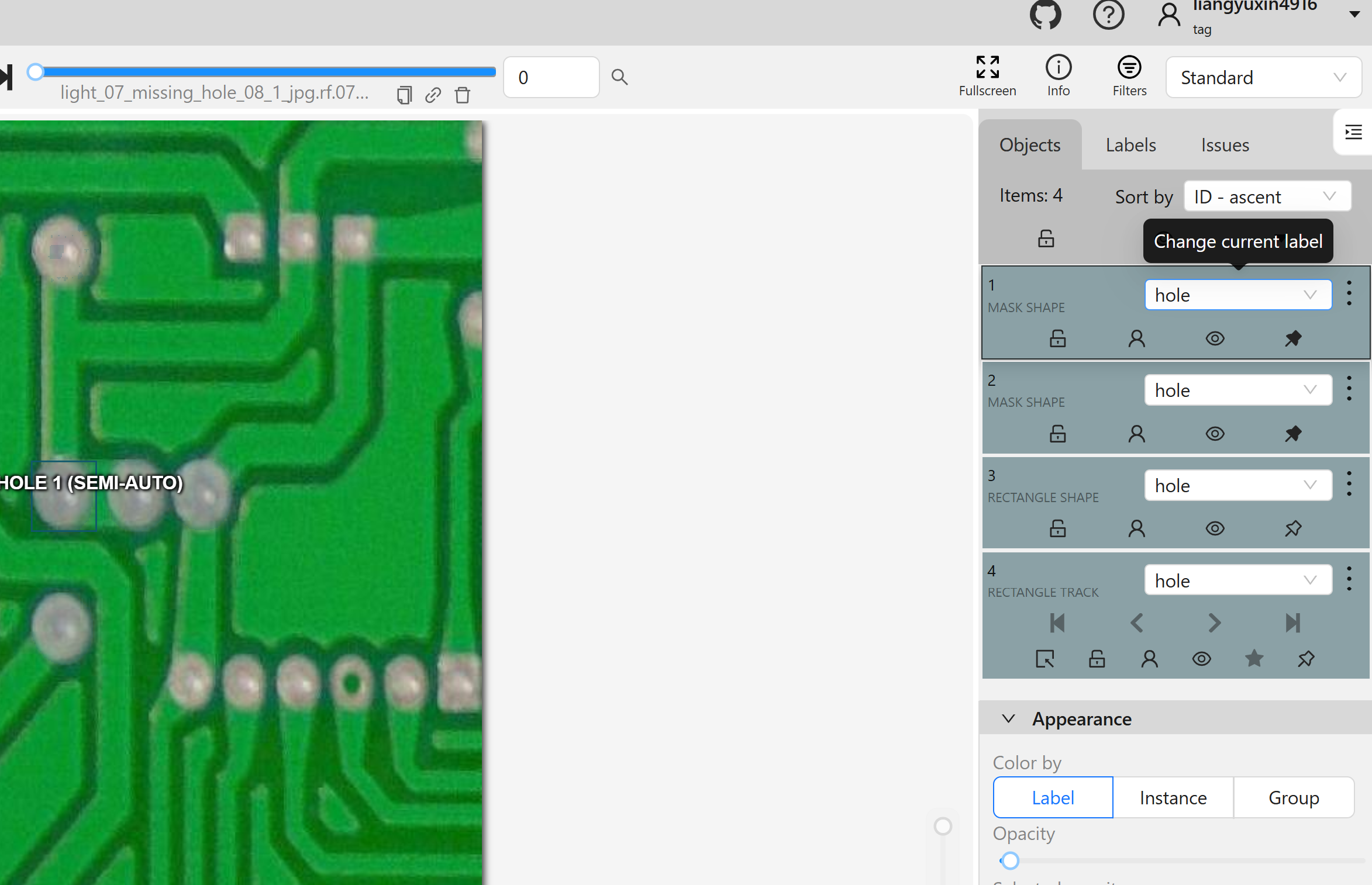

编辑标注：在右侧面板修改标注信息（如标签、坐标等）：

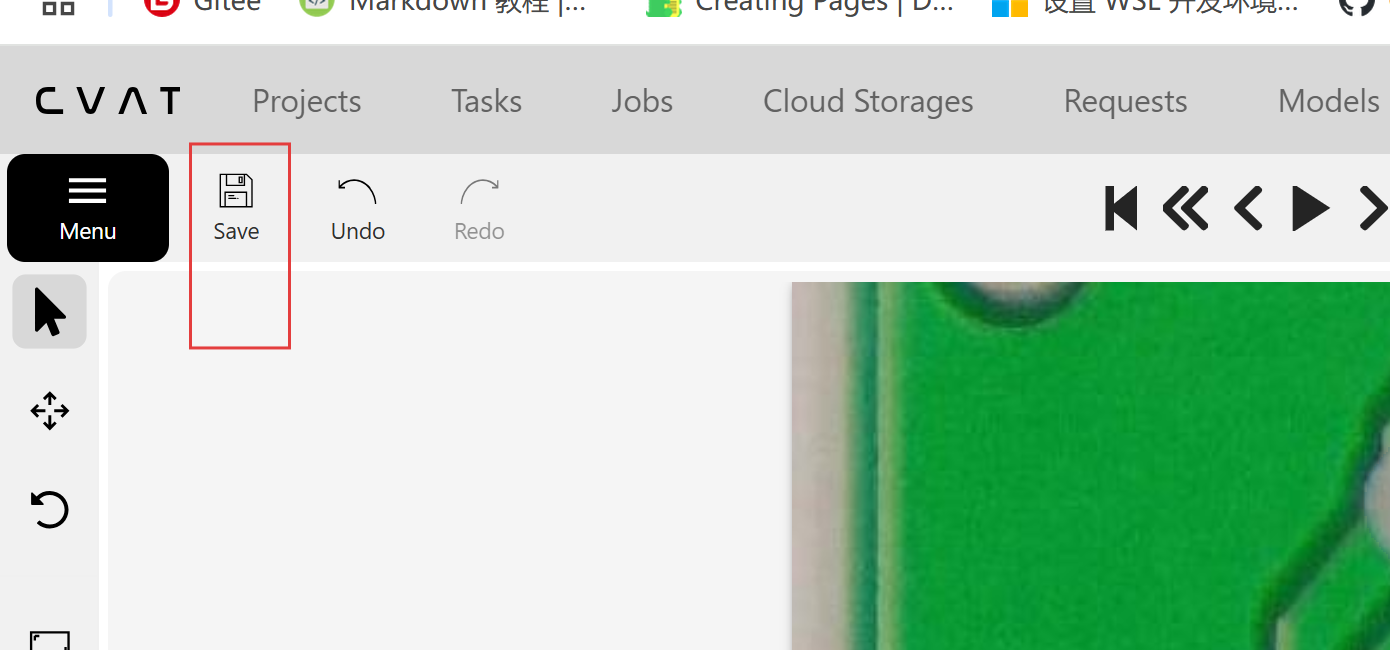

保存标注：点击左上角按钮保存标注结果：

步骤 5：完成任务与导出数据集

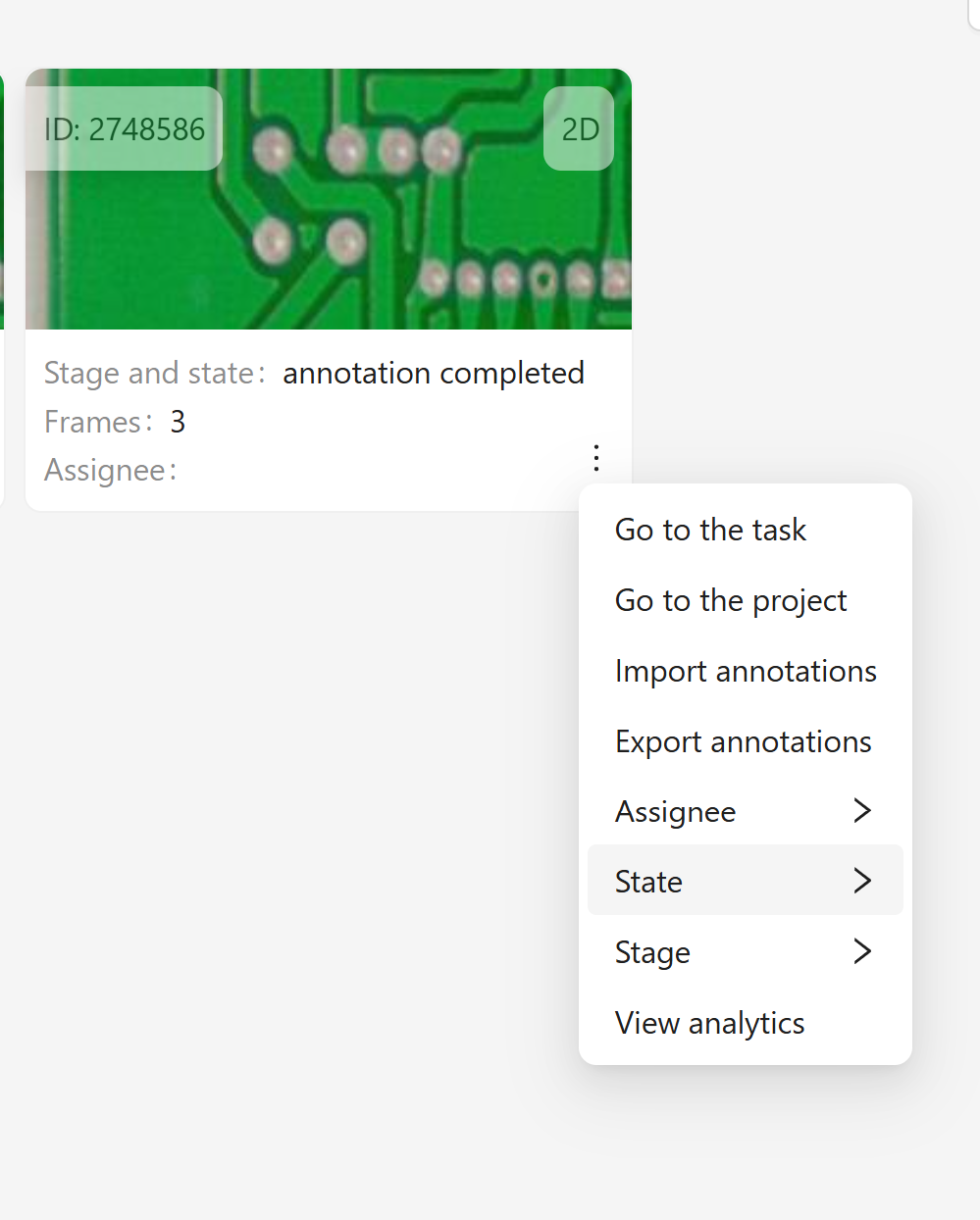

将任务标记为 “完成”：

导出数据集：点击导出按钮，选择 “Ultralytics YOLO Detection Track 1.0” 格式（适配 Yolo 模型）：

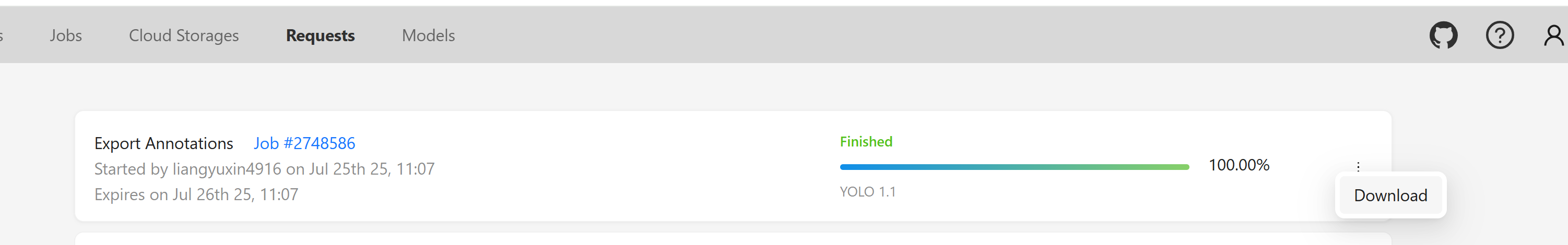

下载数据集压缩包：

步骤 6：整理数据集

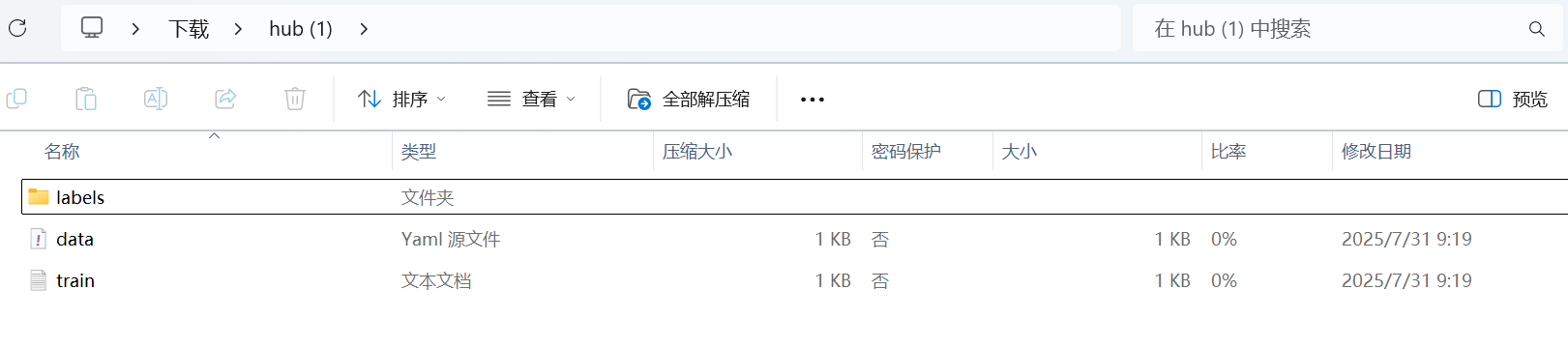

下载的文件不含图像，需手动按以下结构整理：

参照 “选项 1” 的数据集结构，整理为如下格式：

配置 data.yaml 文件

示例如下（需根据实际数据集路径和标签修改）：

train: ../train/images # 训练集图像路径，需根据实际路径调整
val: ../valid/images   # 验证集图像路径
test: ../test/images  # 测试集图像路径

nc: 1                  # 标签类别数量
names: ['missing hole'] # 标签名称，替换为实际标注标签

roboflow:
  workspace: rf-projects
  project: pcb-holes
  version: 4
  license: CC BY 4.0
  url: https://universe.roboflow.com/rf-projects/pcb-holes/dataset/4

最后，将整理好的数据集压缩为 .zip 文件夹，将在 第二步：训练 Yolo11n 模型中使用。

选项 3：使用 SpireView 软件标注数据集（仅适用于 Windows）

如需手动标注自有图像，可使用 SpireView 软件完成标注，并以多种格式导出数据集。该软件需本地下载，目前仅兼容 Windows 系统。

下载链接：https://files.seeedstudio.com/wiki/reCamera/models/SpireView-v5.3.2.zip
项目开源地址：jario-jin/SpireView

步骤 1：创建数据集文件夹结构

按以下结构创建空文件夹（图像可从网络下载或自行拍摄，对比例、格式、大小无特殊要求）：

data/                  # 数据集根目录
├── test/              # 测试集（占比 10%）
│── train/              # 训练集（占比 70%）
│── valid/              # 验证集（占比 20%）
│── data.yaml # 配置文件：包含数据集路径、类别及元数据

将收集的图像按 1:7:2 的比例（测试集：训练集：验证集）分别放入对应文件夹。

步骤 2：使用 SpireView 标注图像

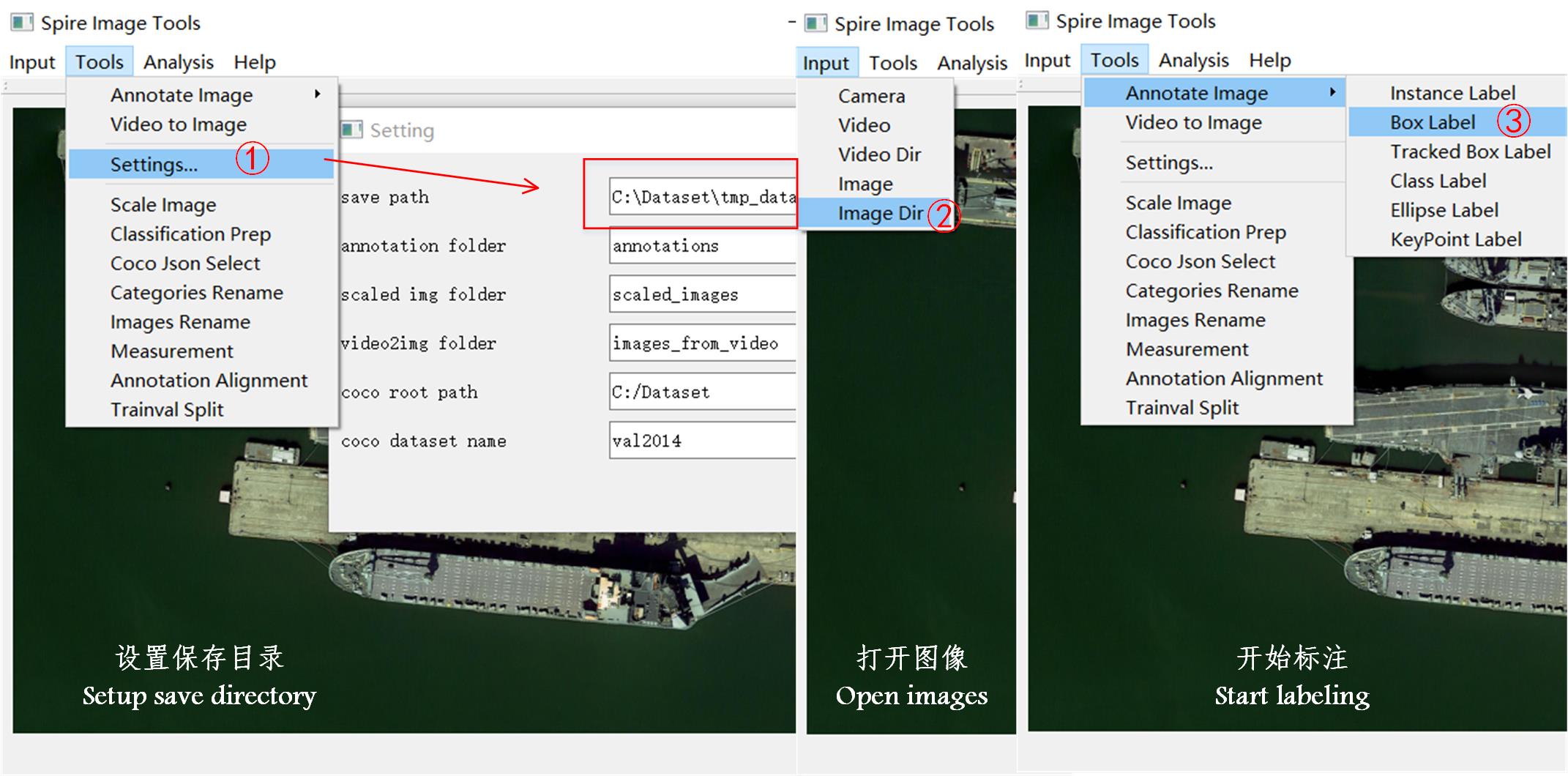

打开 SpireView 软件，对 test、train、valid 三个文件夹中的图像分别标注（标注方法一致，需注意切换文件夹路径）：

保存路径：设置为对应 “test”“train”“valid” 文件夹的目录；
图像路径：选择按比例划分好的图像所在目录。

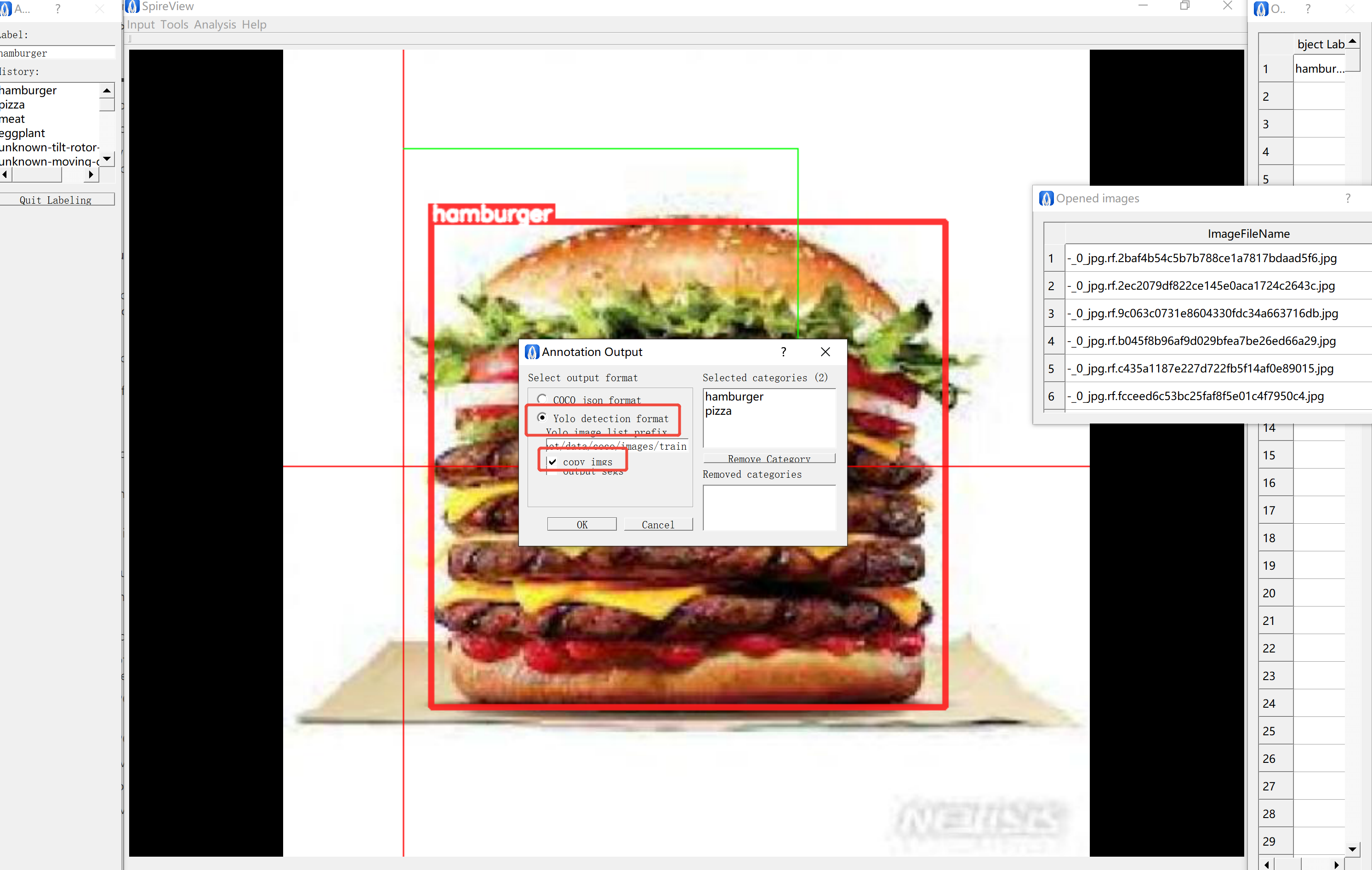

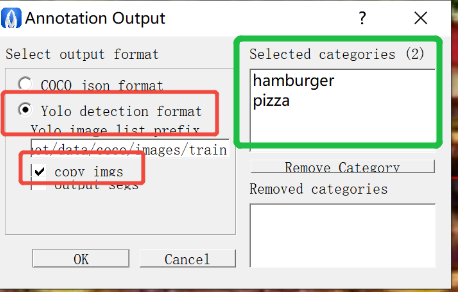

标注完成后，按键盘 “Ctrl + O”，选择 “Yolo 格式” 和 “Copy imgs”（复制图像）选项，点击 “确定”：

步骤 3：整理标注结果

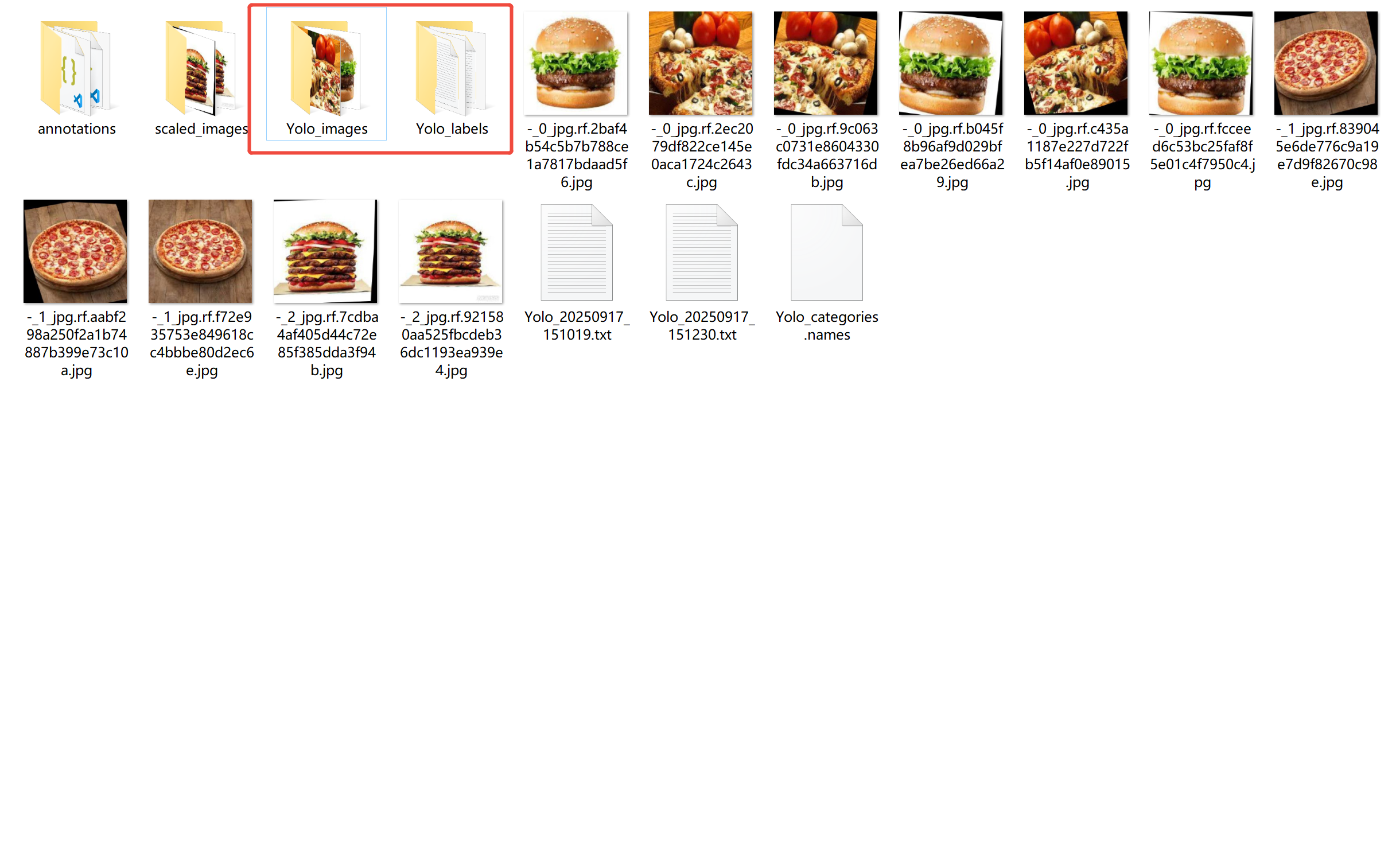

标注后，仅保留目录中的 “Yolo_images” 和 “Yolo_labels” 文件夹，删除其他文件；
将 “Yolo_images” 重命名为 “images”，“Yolo_labels” 重命名为 “labels”：

步骤 4：配置 data.yaml 文件

在数据集根目录添加 data.yaml 文件，内容示例如下（需根据实际标签修改）：

train: ../train/images
val: ../valid/images
test: ../test/images

nc: 2                                                          # 标签类别数量
names: ['hamburger','pizza']         # 标签名称，替换为实际标注标签

“names” 中的标签名称需与标注时设置的标签一致（对应下图绿框内内容）：

最终数据集结构

data/                  # 数据集根目录
├── test/              # 测试集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│── train/              # 训练集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│
│── valid/              # 验证集
│   ├── images/    # 图像文件
│   └── labels/    # 标签文件
│
│── data.yaml # 配置文件：包含数据集路径、类别及元数据

最后，将整理好的数据集压缩为 .zip 文件夹，将在第二步：训练 Yolo11n 模型中使用。

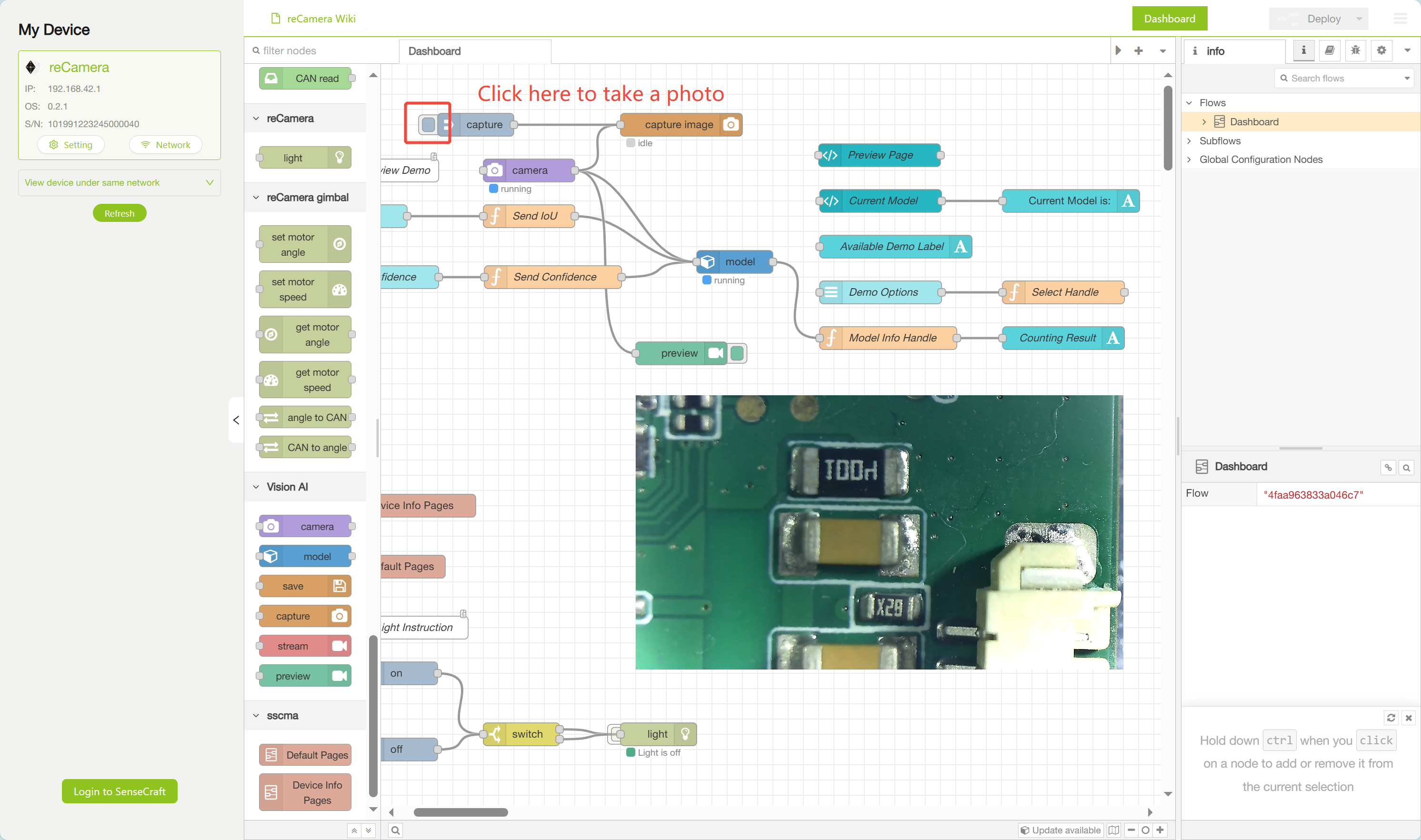

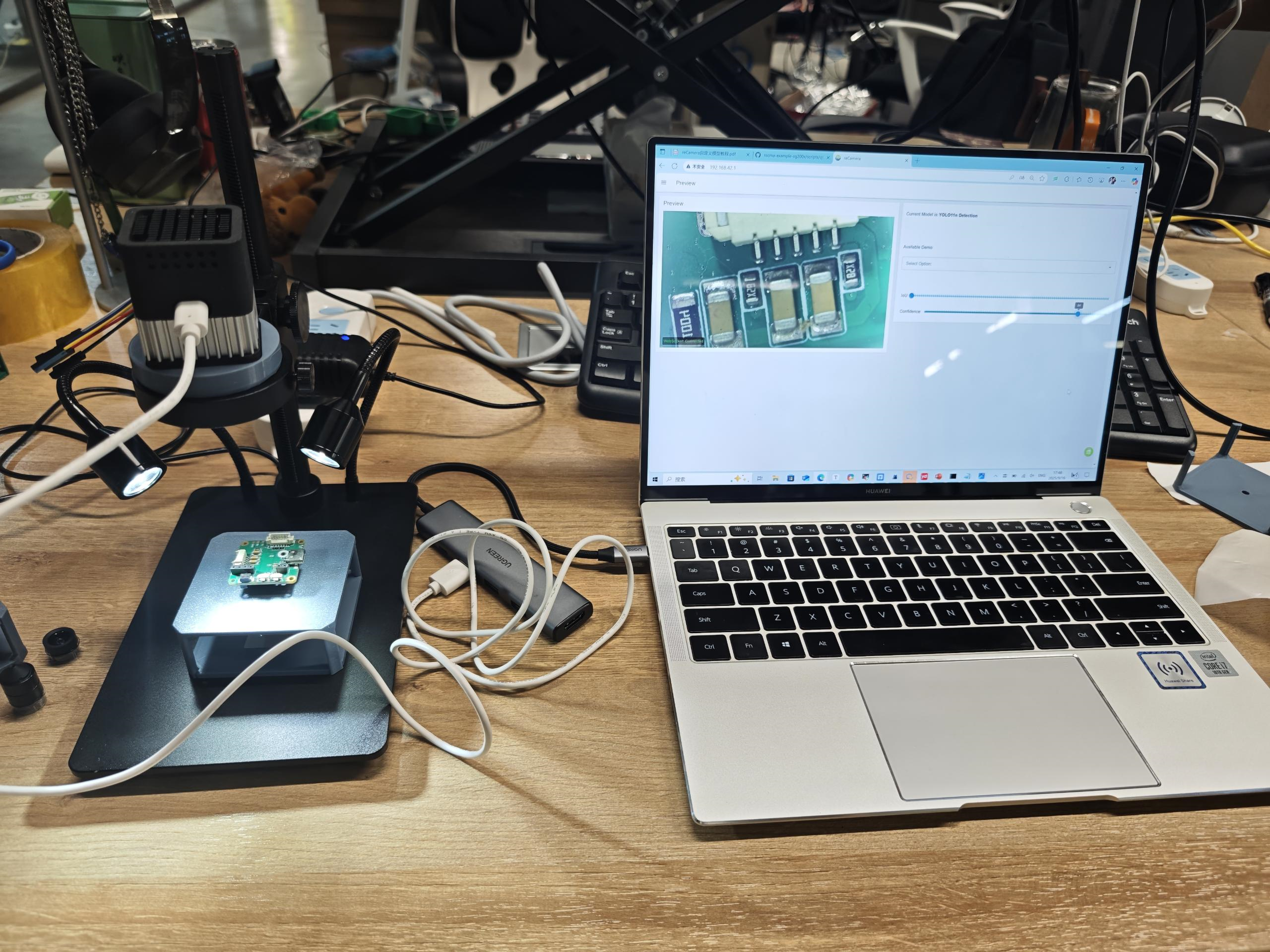

（可选）使用 reCamera 获取图像数据集

阅读本部分前，请先了解选项 1：reCamera 基础款。

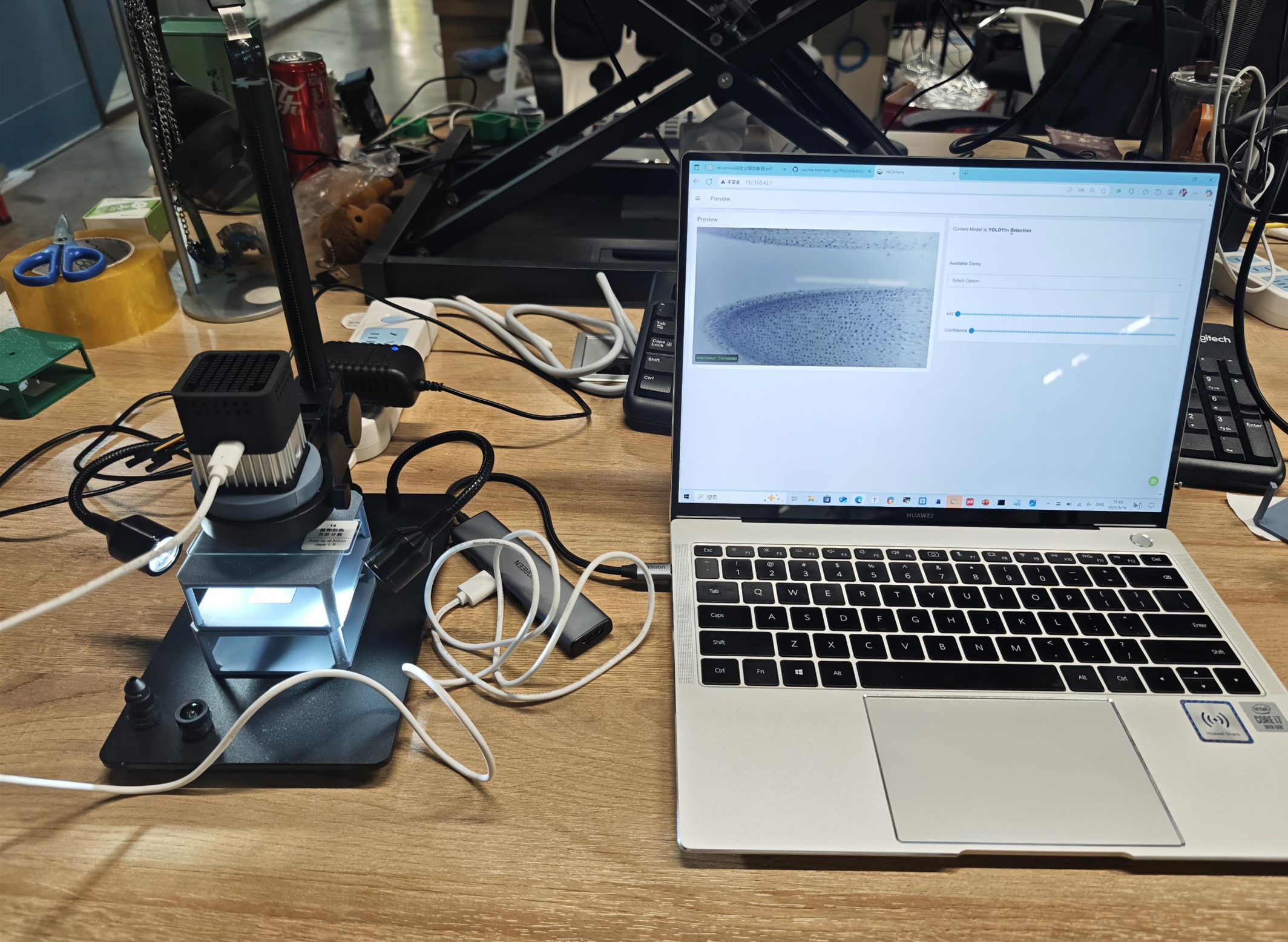

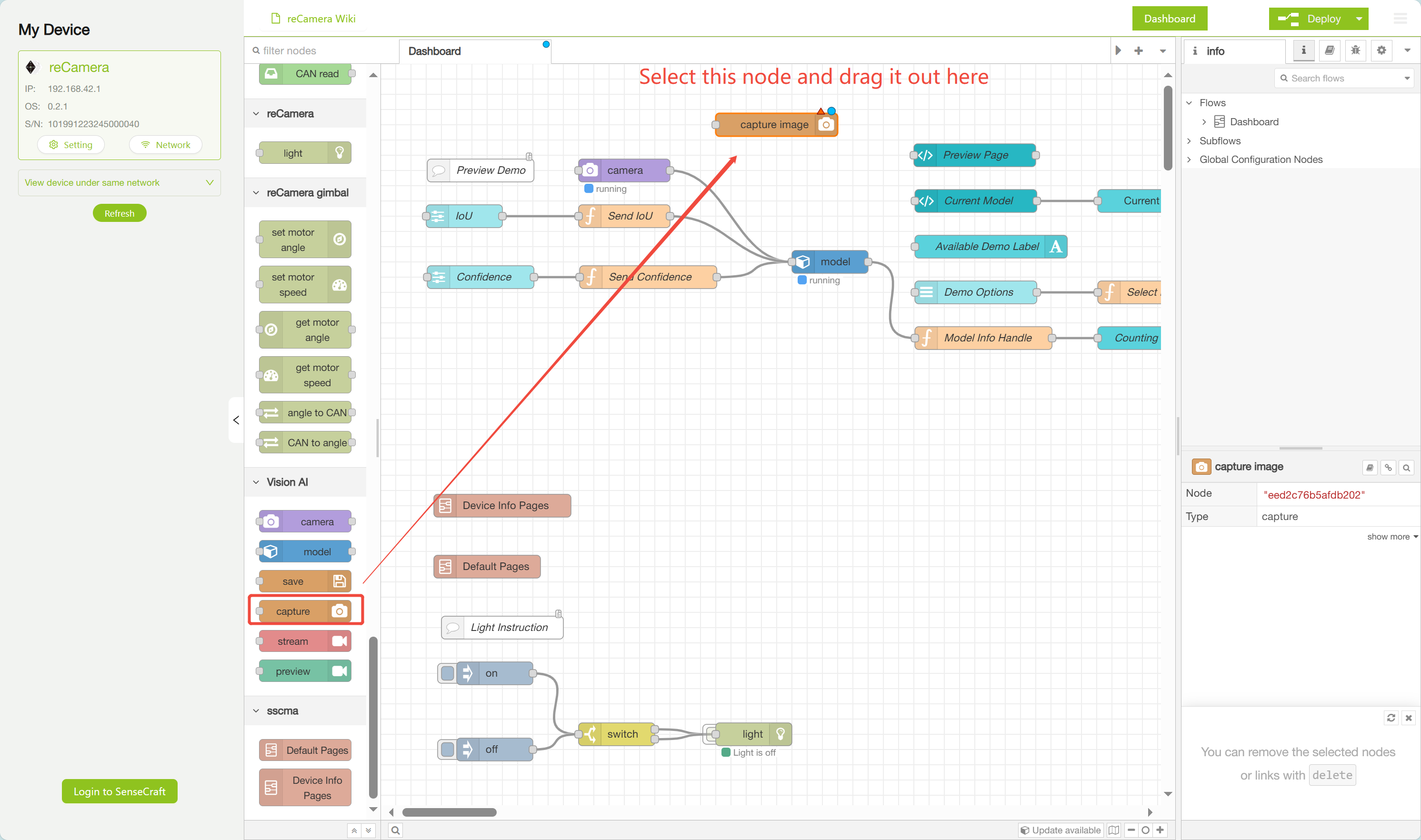

可使用 reCamera 拍摄图像，标注为自有数据集，再训练并选择适配 reCamera 的模型。

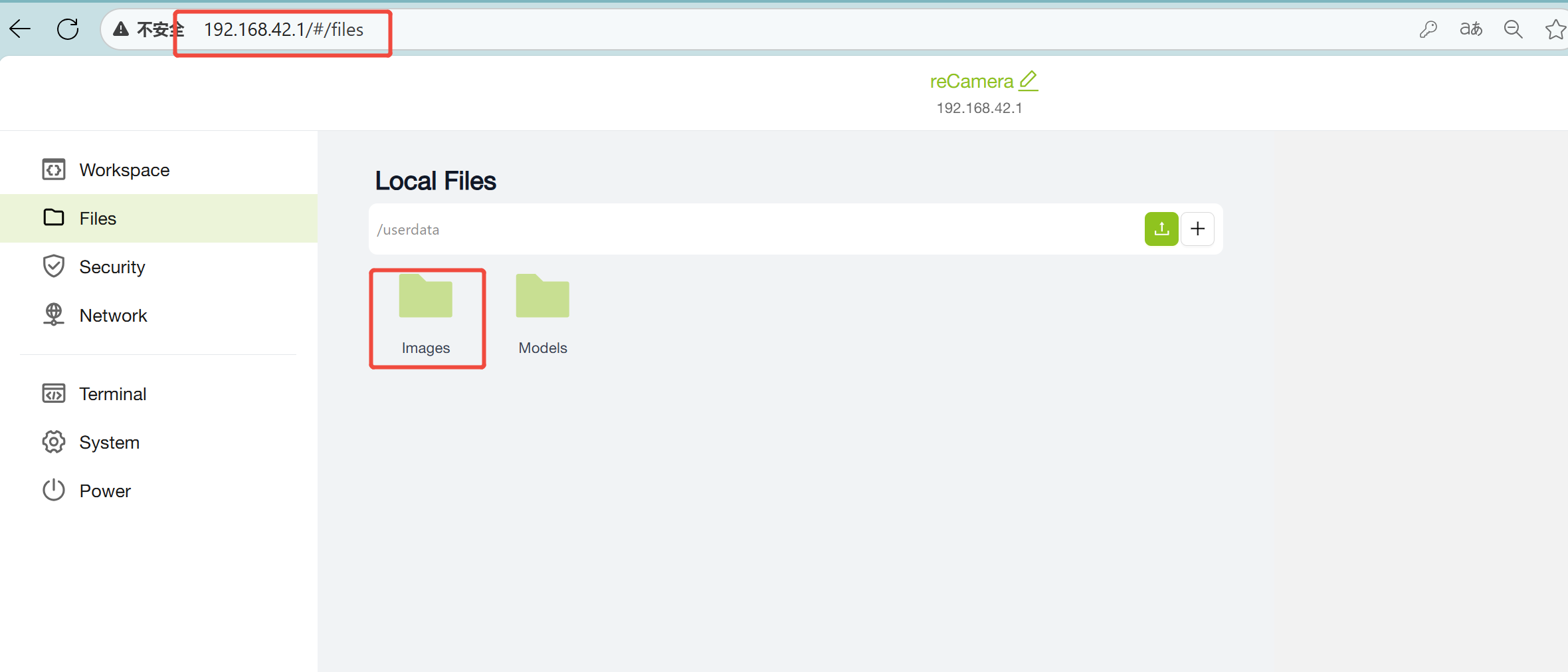

访问 http://192.168.42.1/#/files 可预览和下载拍摄的照片：

双击图像可查看预览；

右键点击图像可选择 “下载” 或 “删除”。

第二步：训练 Yolo11n 模型

Ultralytics Yolo 已搭建用于模型训练的在线平台 Ultralytics HUB。通过上传数据集，可快速完成模型训练，并以多种格式导出模型文件。

步骤 1：登录平台

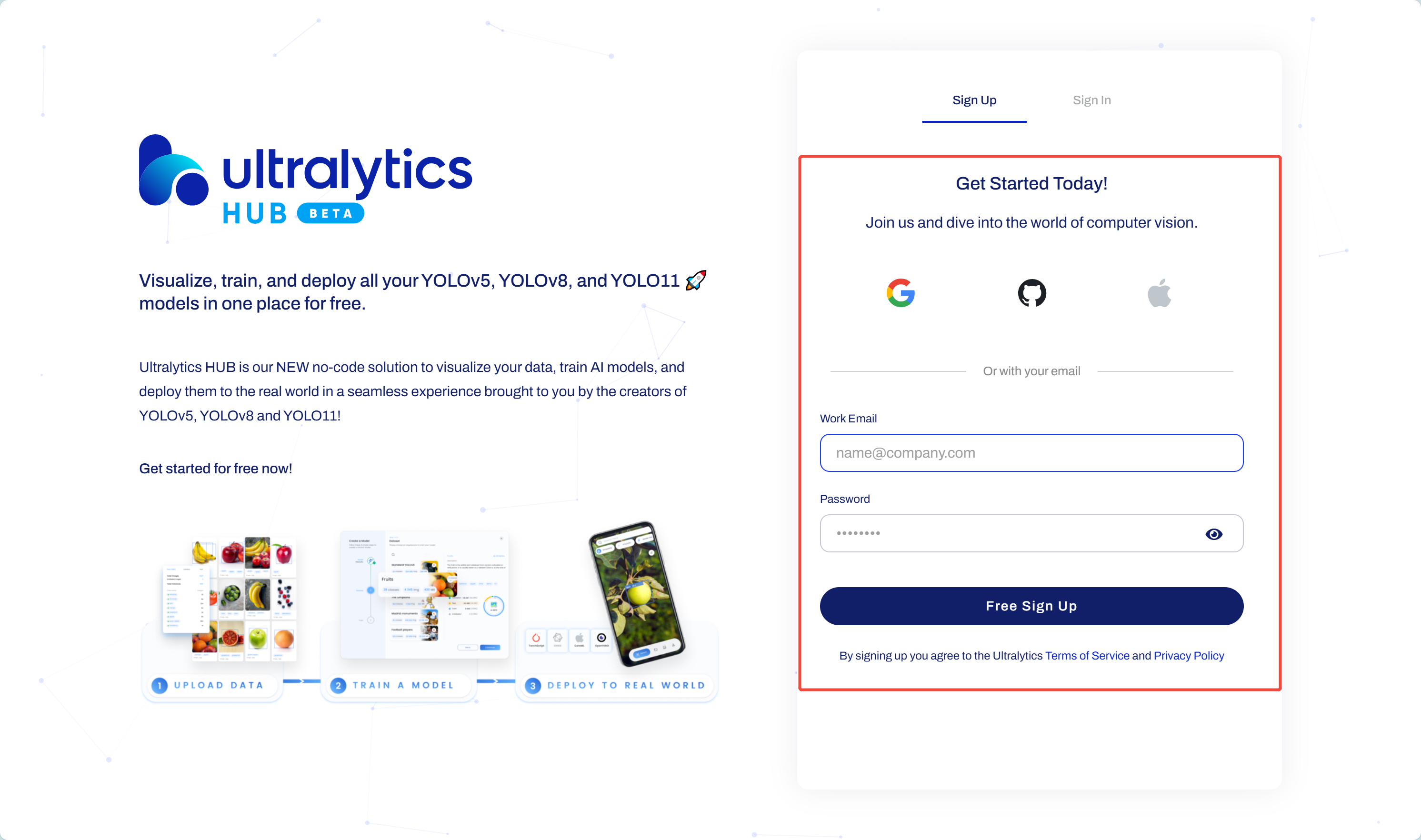

可使用 Google 账号、GitHub 账号、Apple ID 或邮箱注册新账号。

注册完成后，登录该平台。

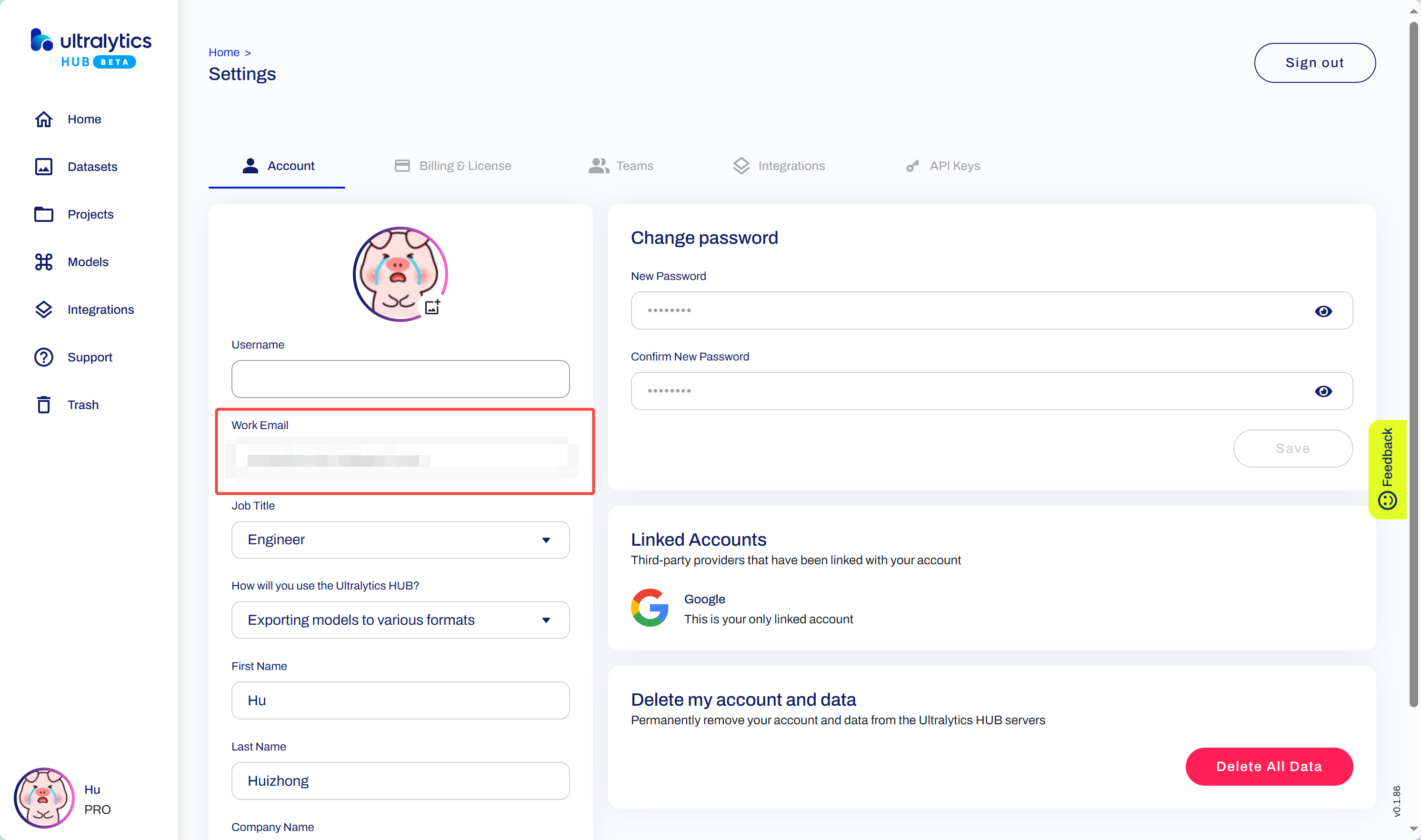

登录成功后，注册所用的工作邮箱（WorkEmail）即为你的账号名。

若你的账号尚未升级至 PRO 版本，请将你的账号信息告知现场工作人员，他们将为你升级至 PRO 版本（有效期约 1 个月）。

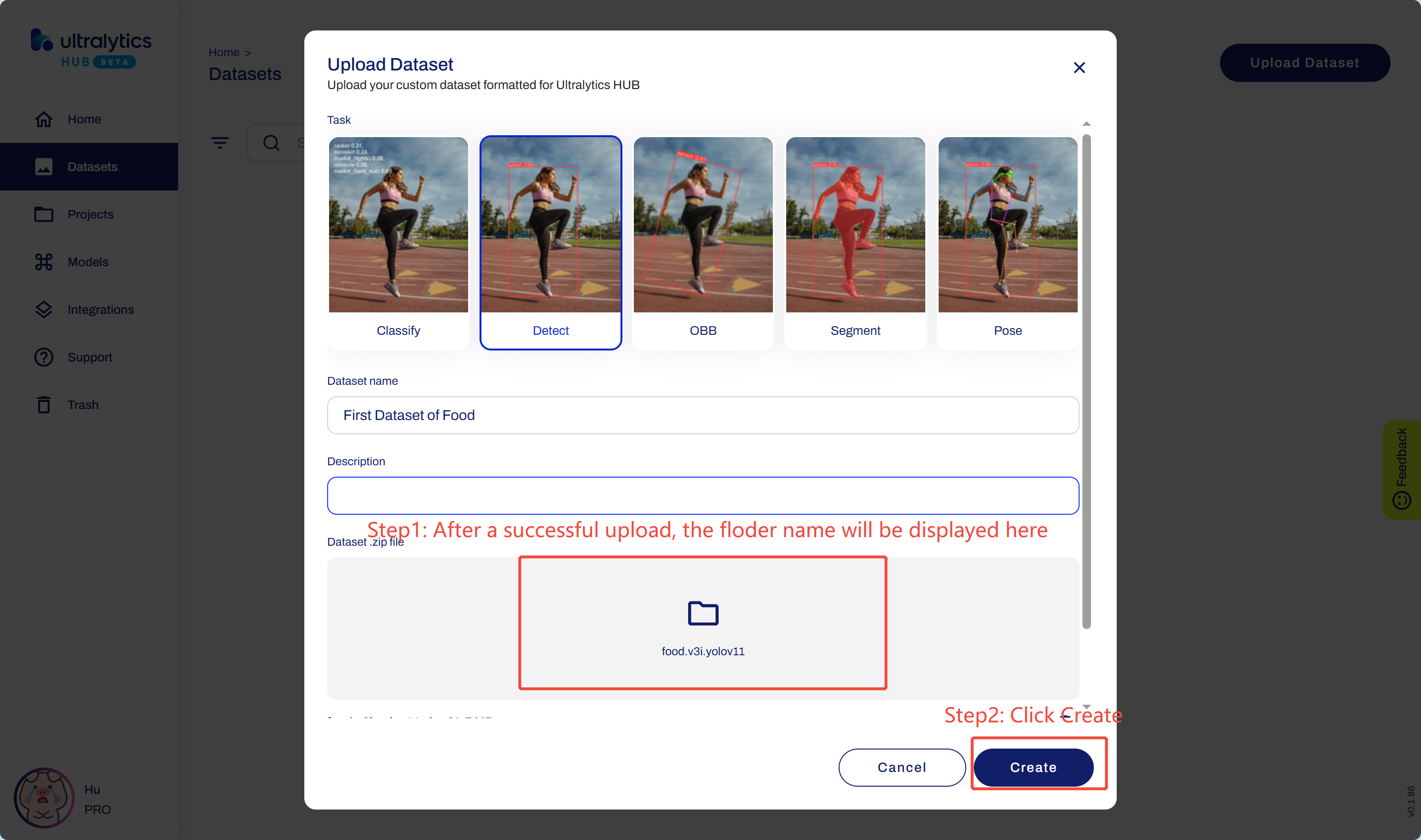

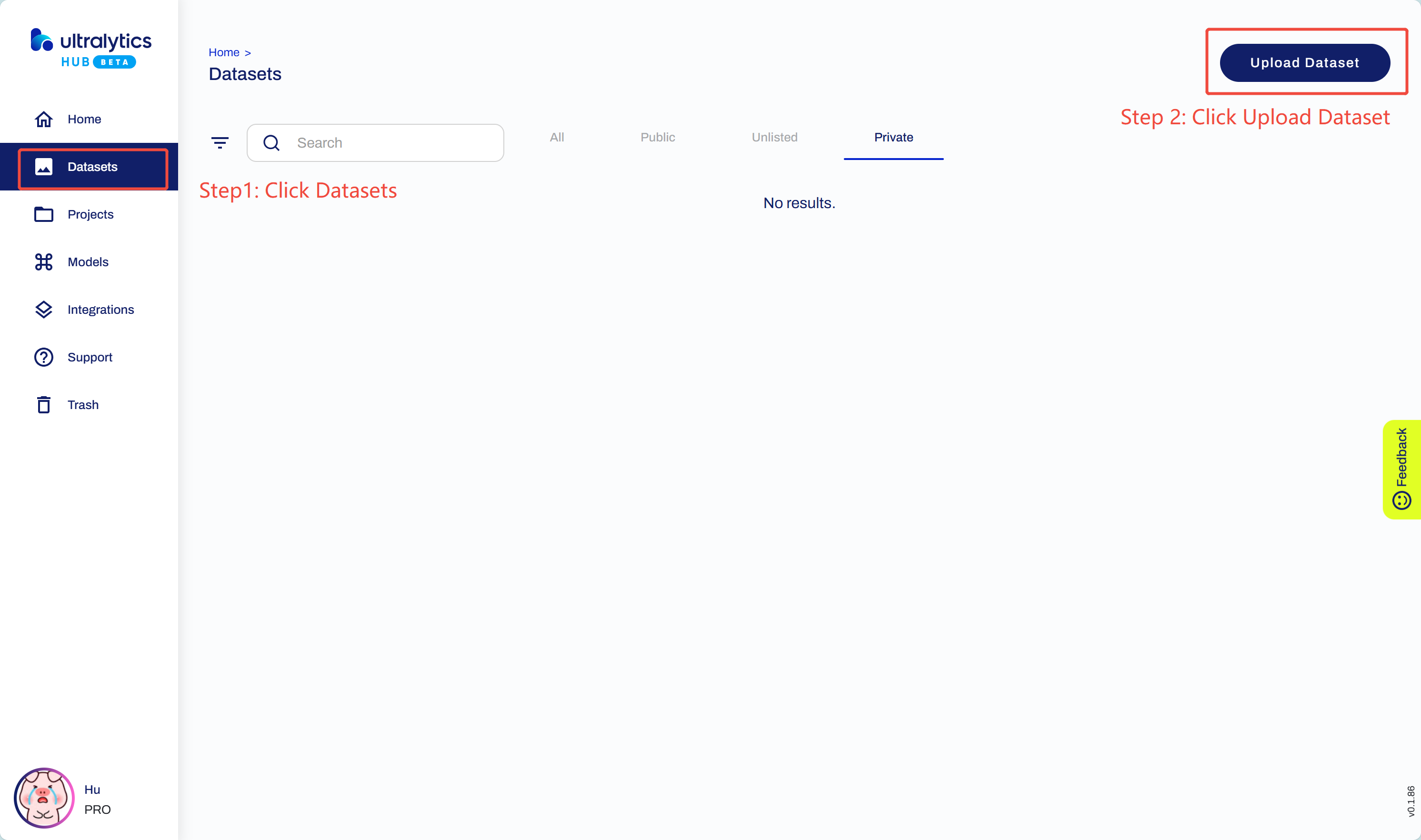

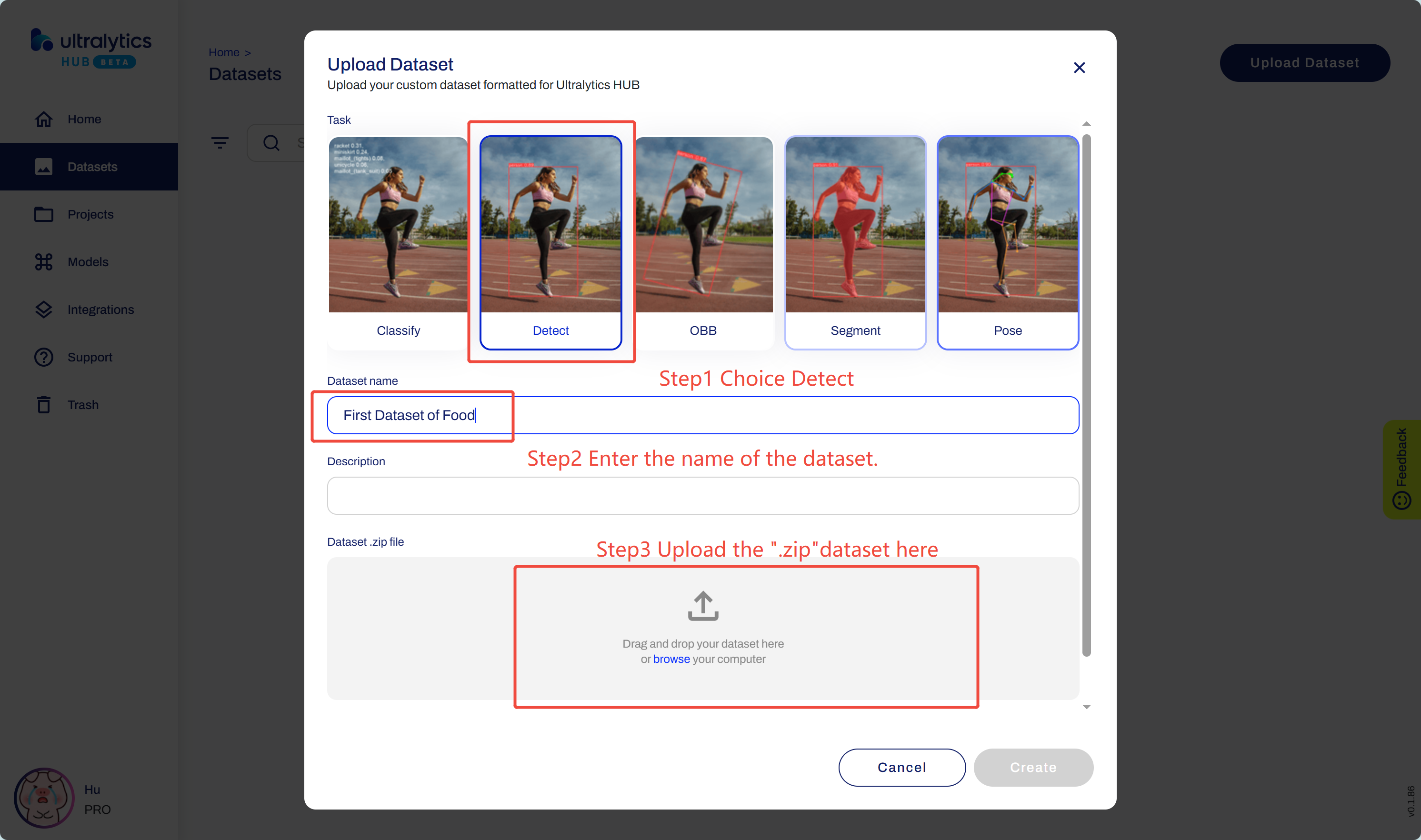

步骤 2：上传数据集

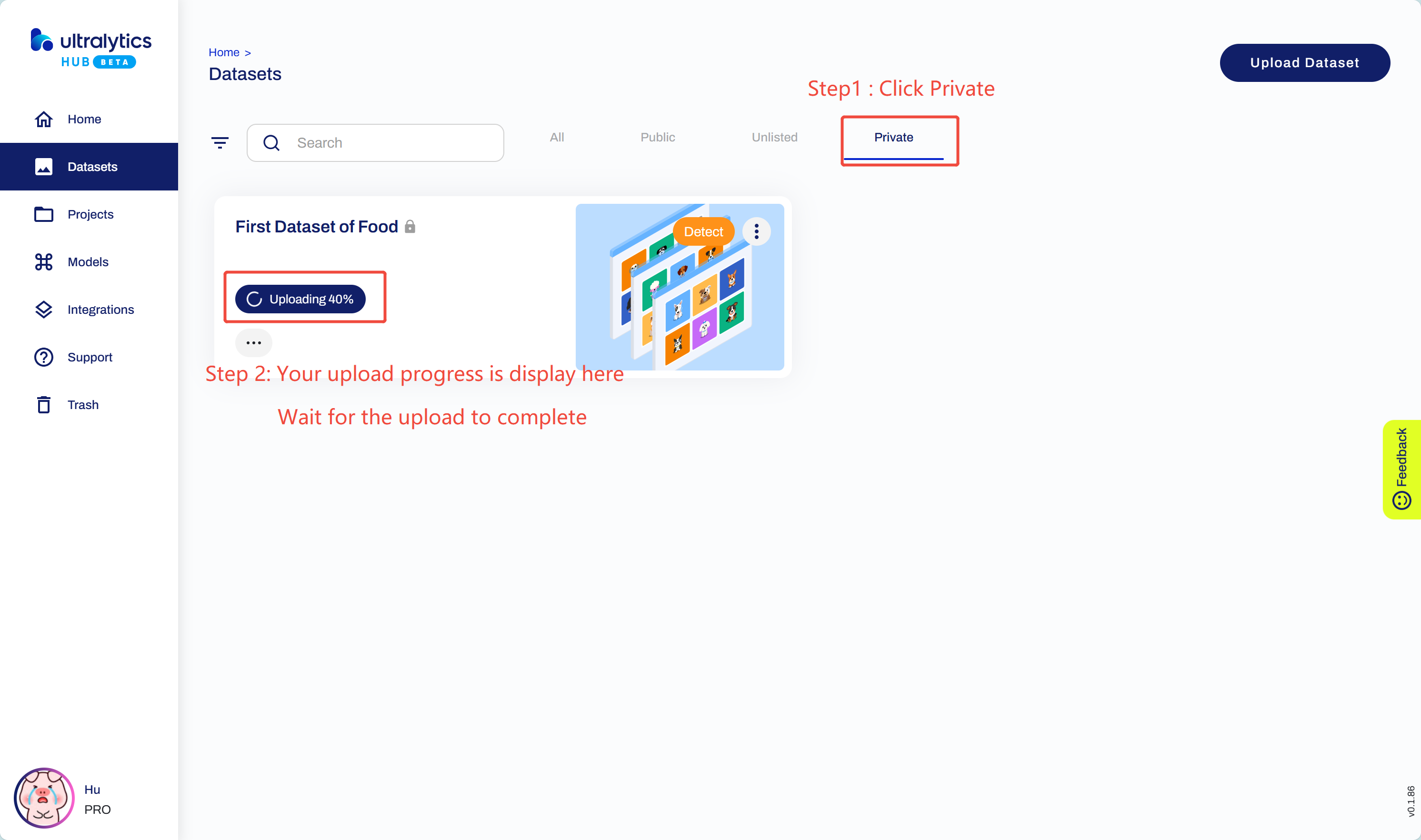

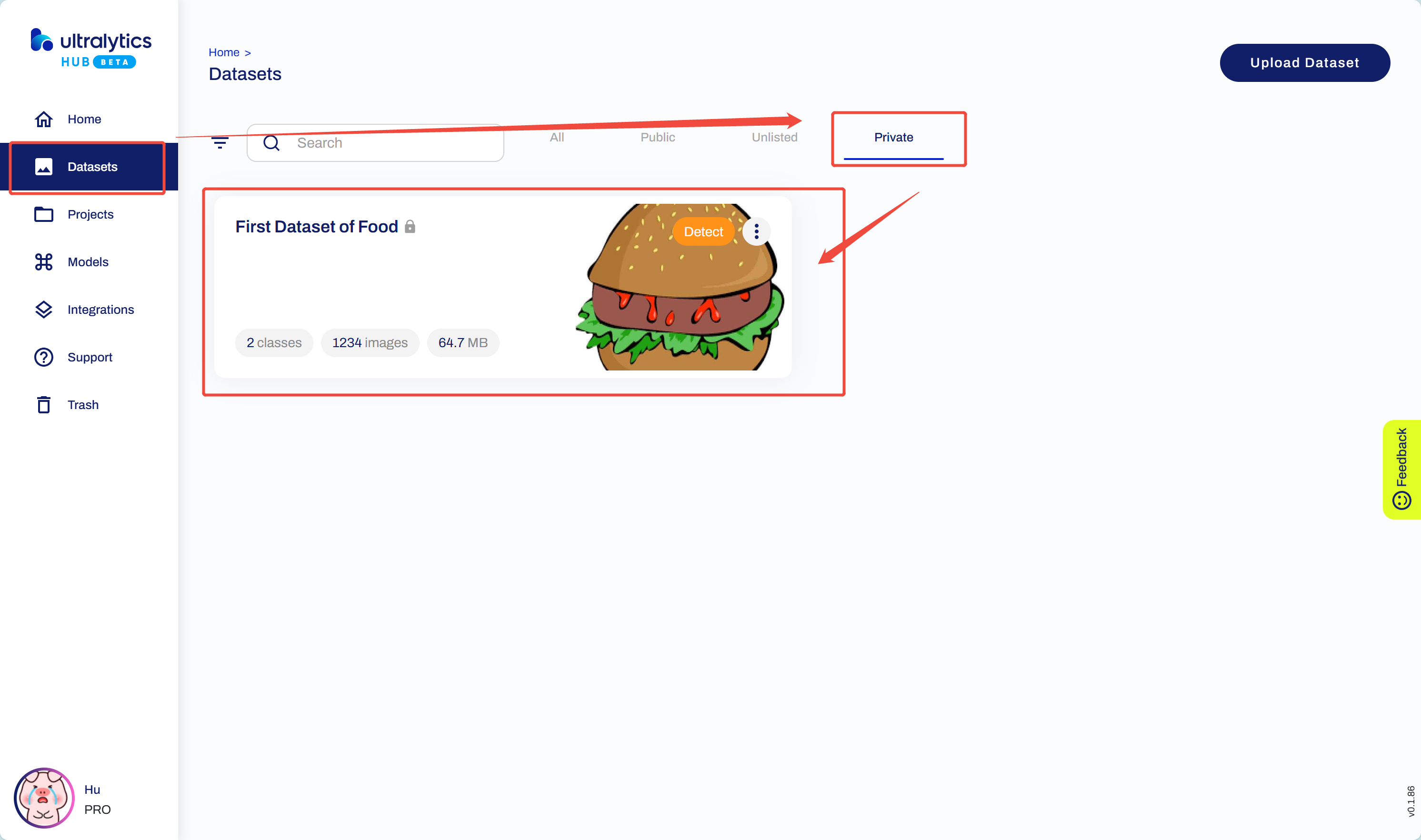

最终，数据集上传完成后，页面将显示如下，此时可进入下一步操作。

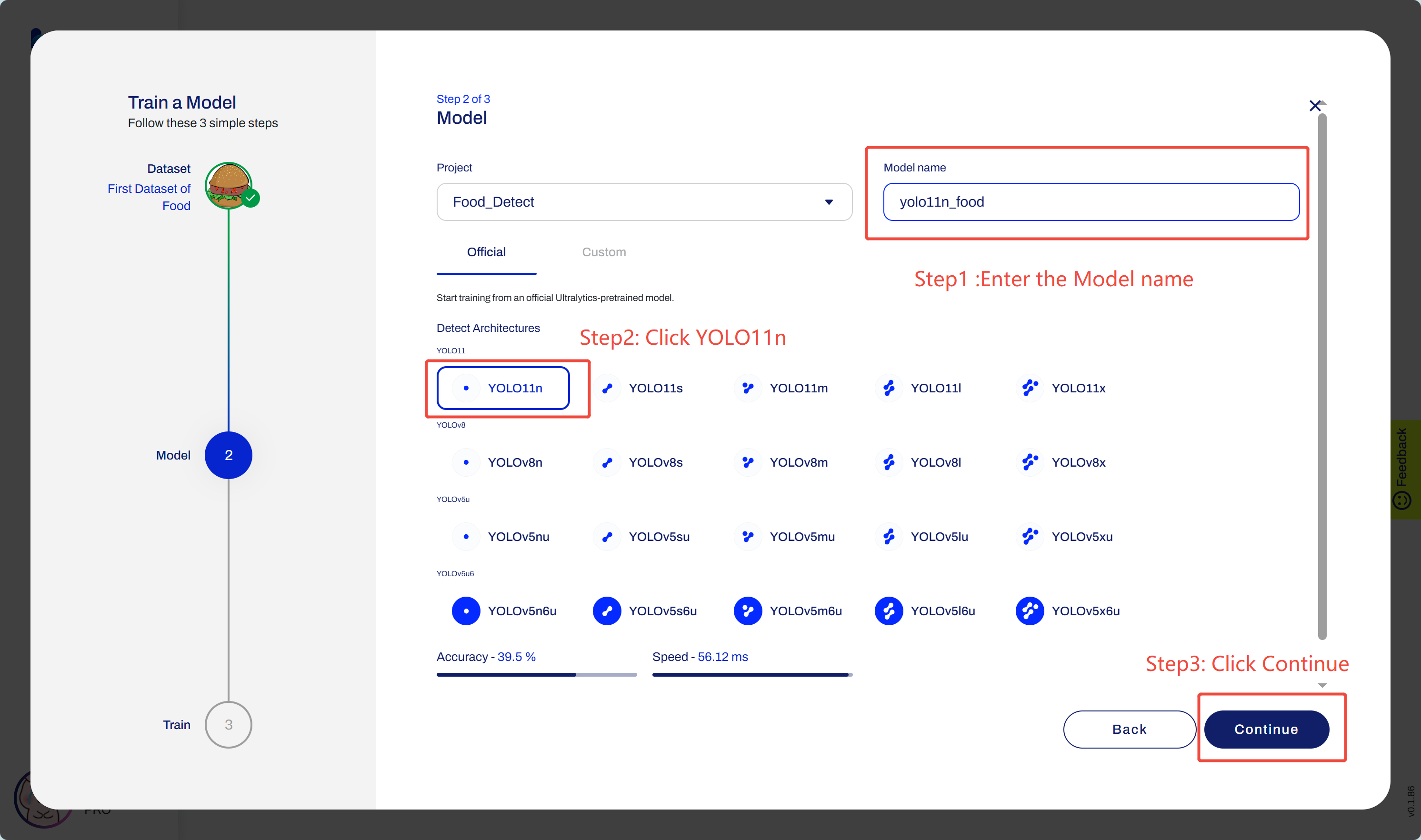

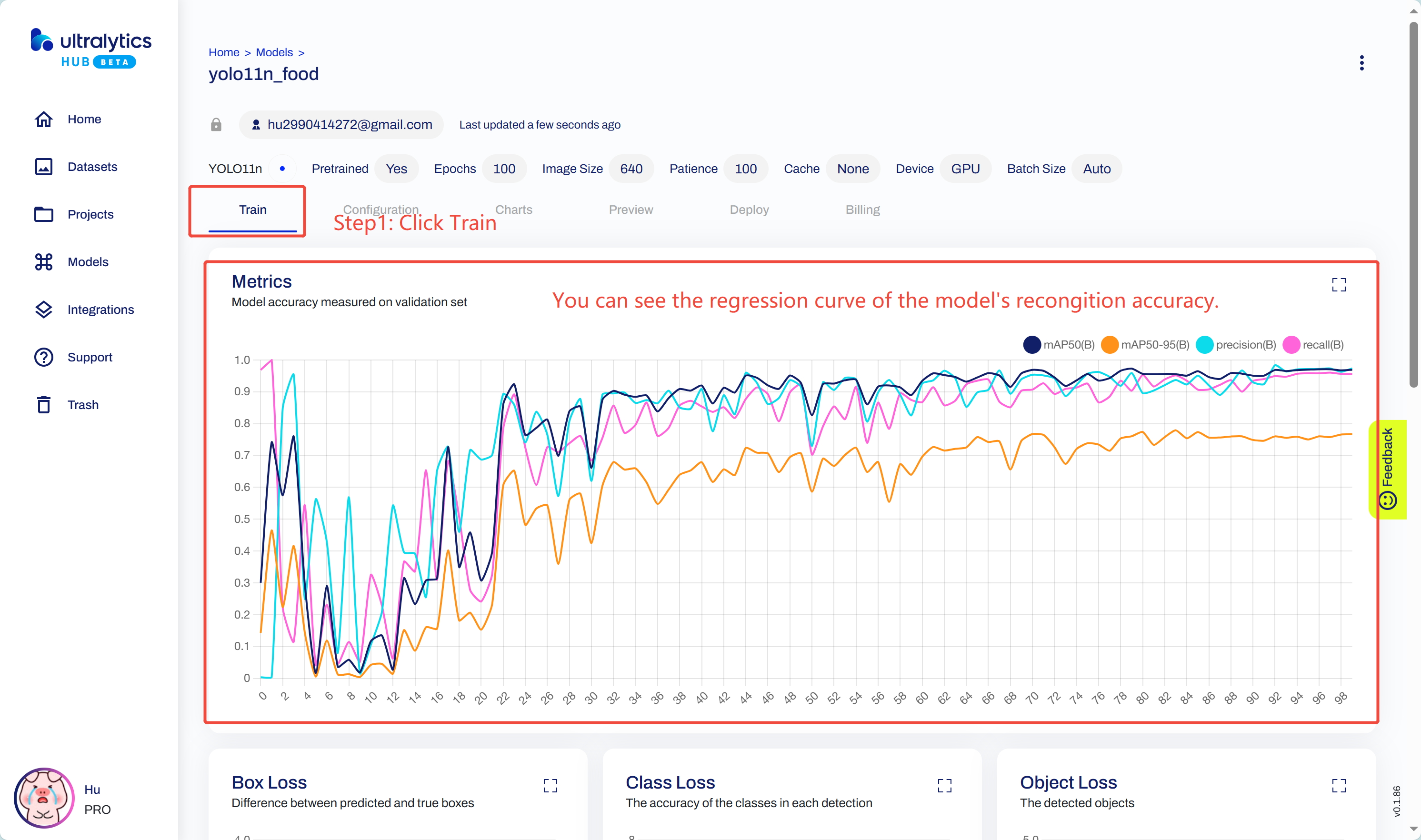

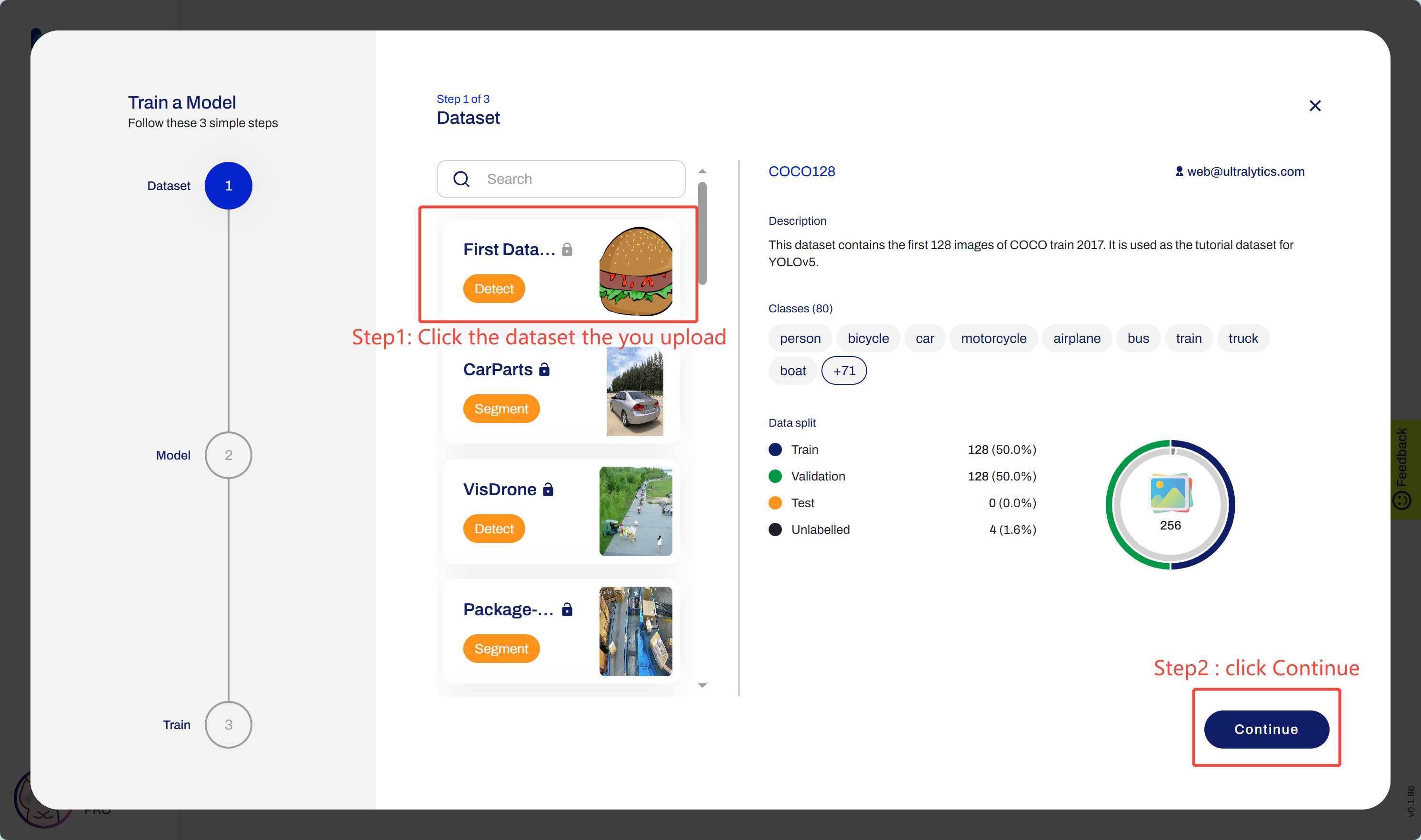

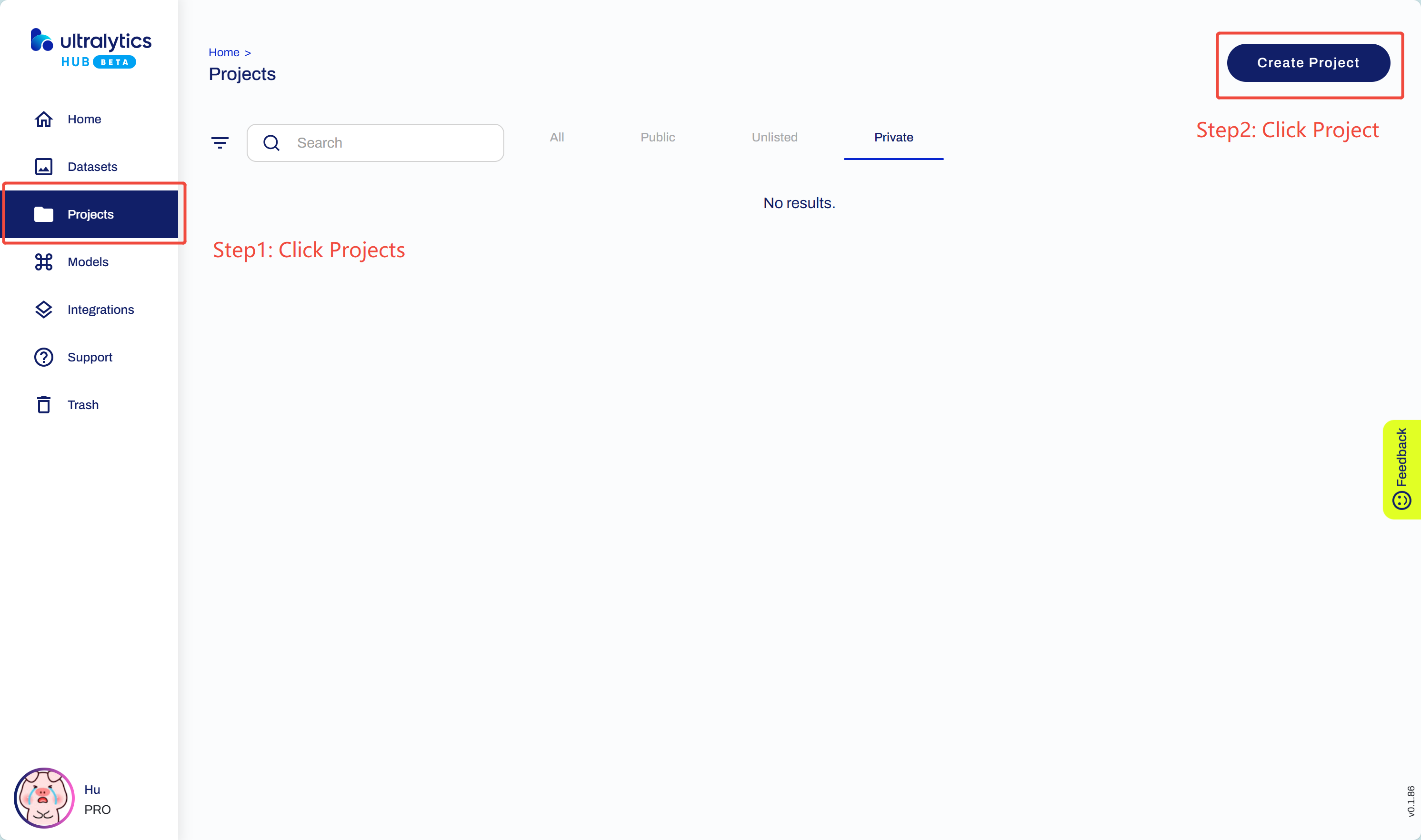

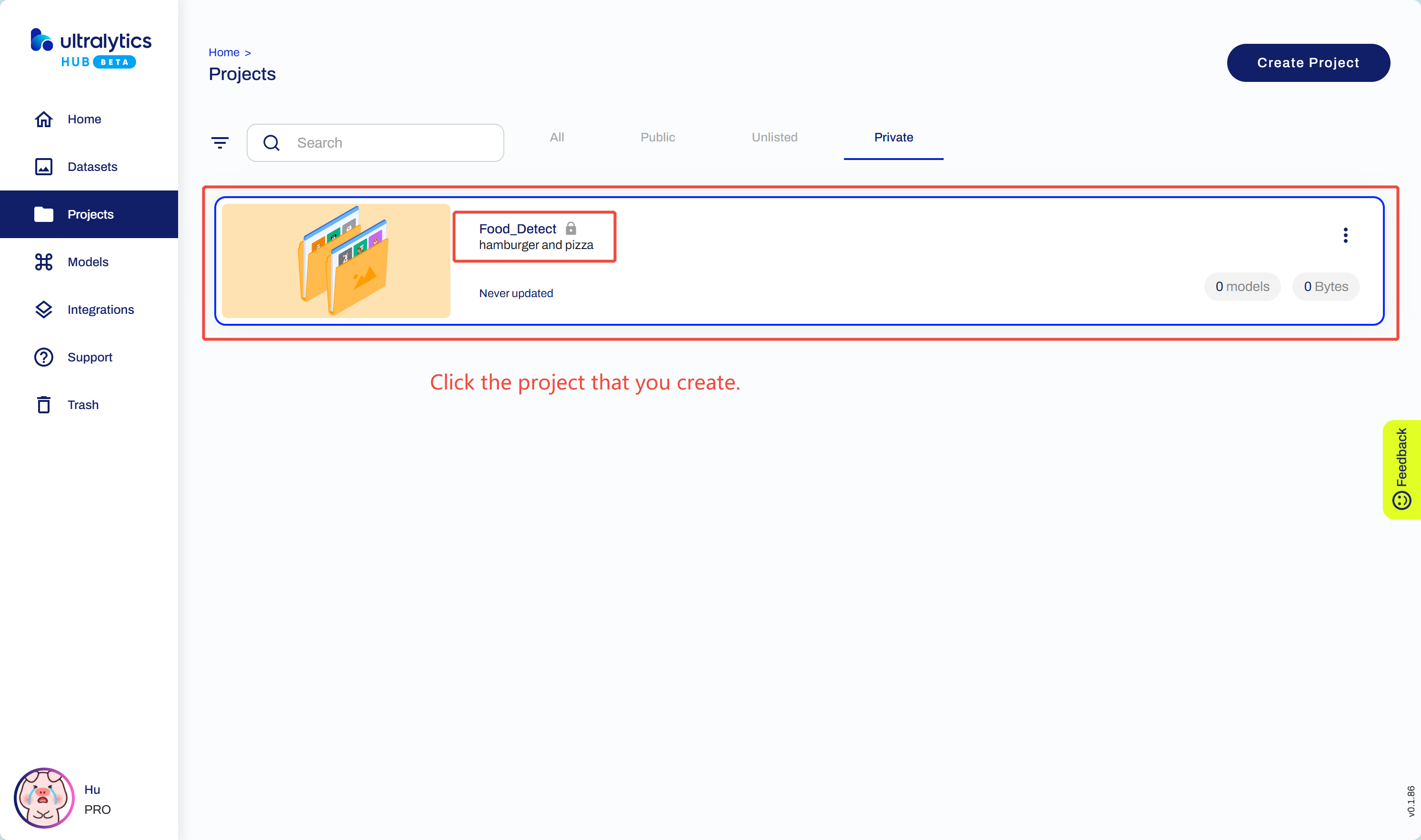

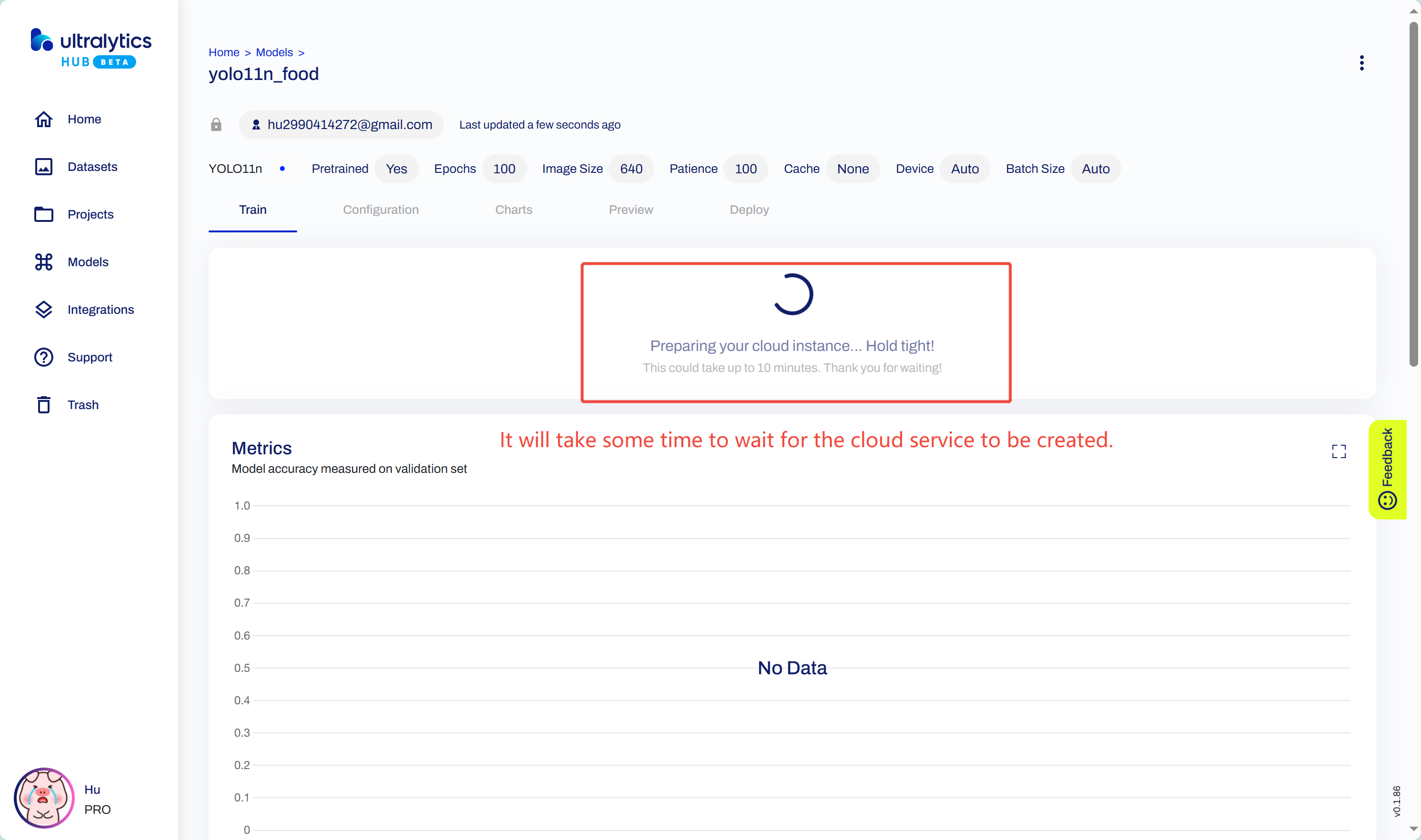

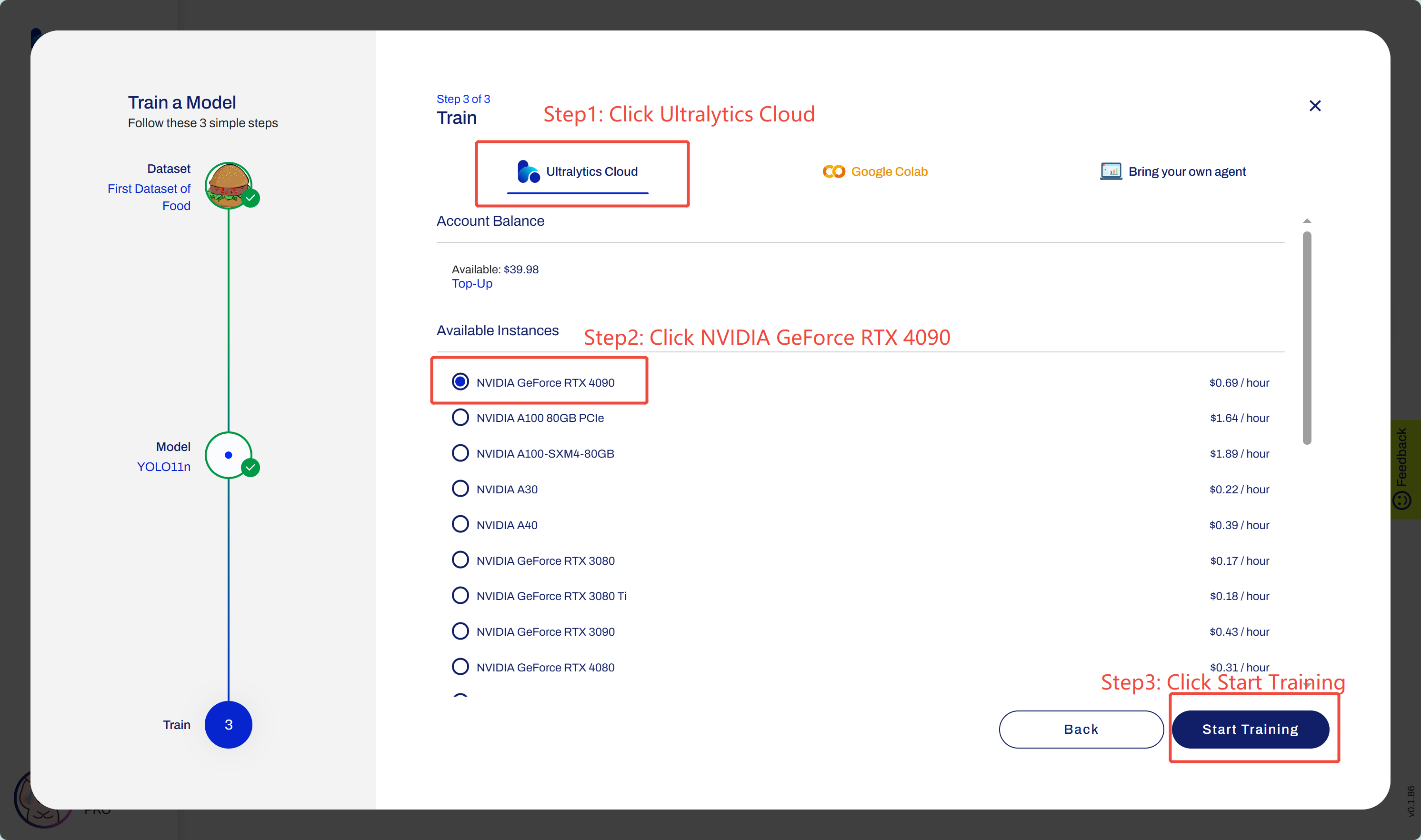

步骤 3：创建项目

最终，项目创建完成后页面将显示如下，此时可进入下一步操作。

Ultralytics HUB平台按模型训练时长计费，价格优惠，欢迎大家使用该平台训练自定义模型。

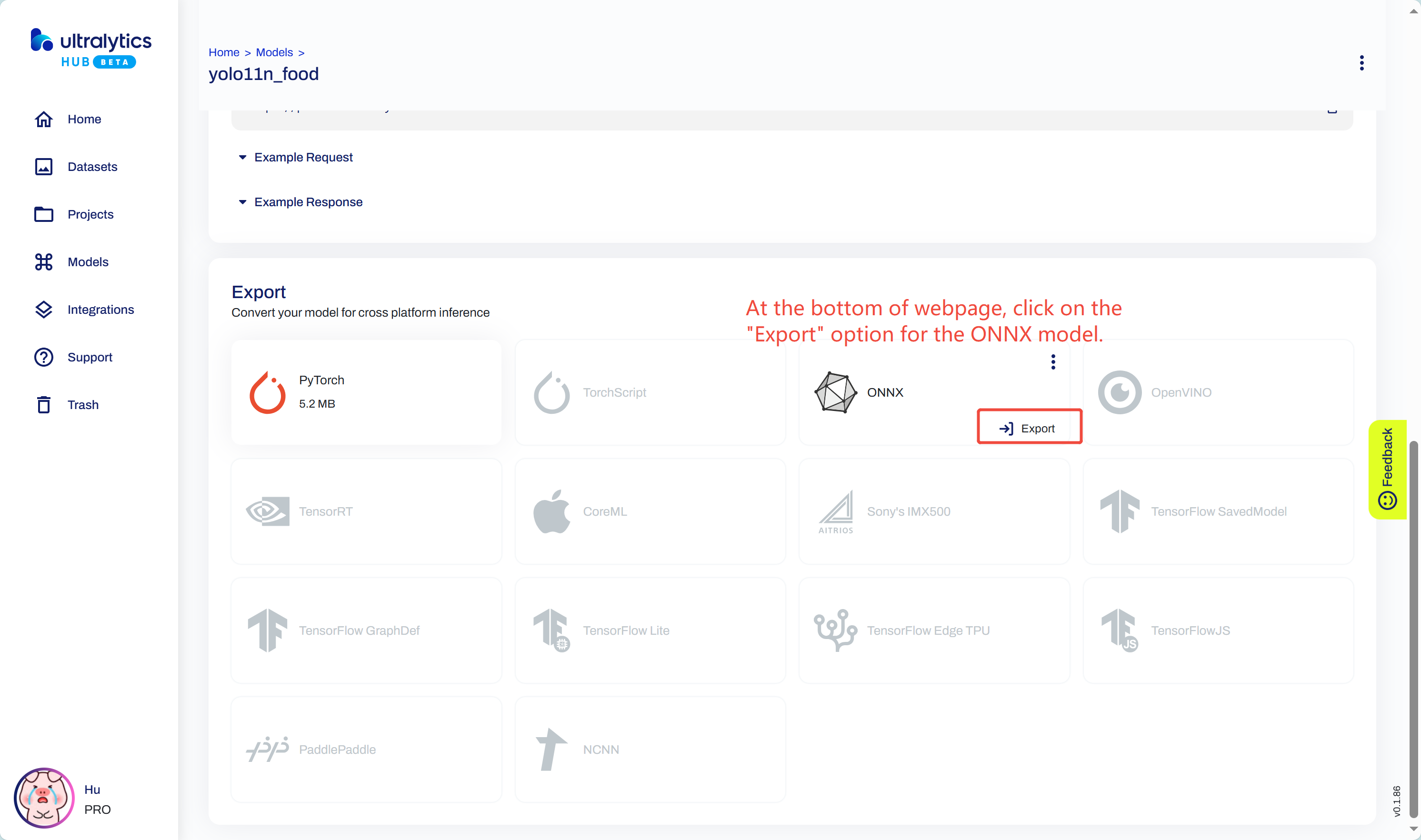

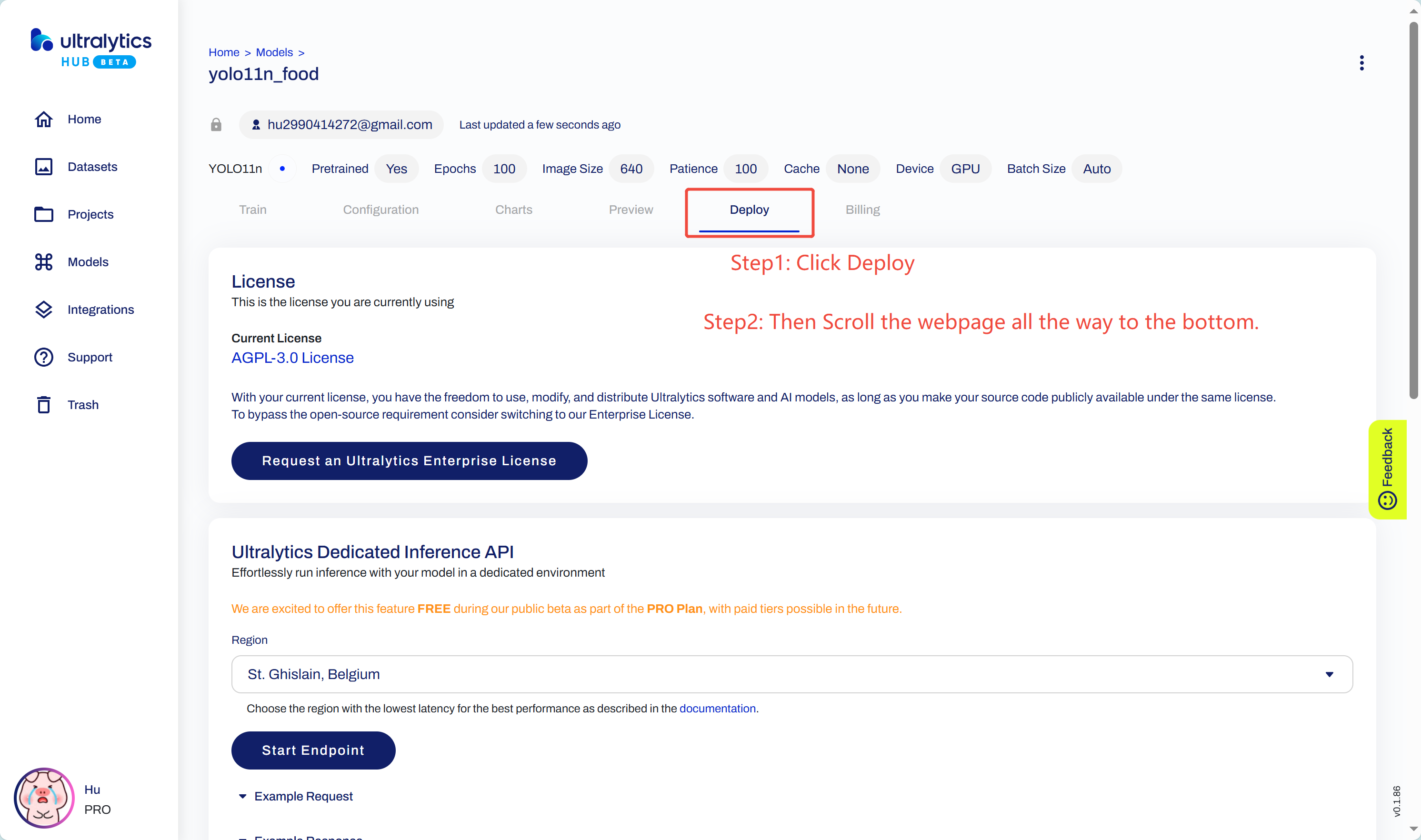

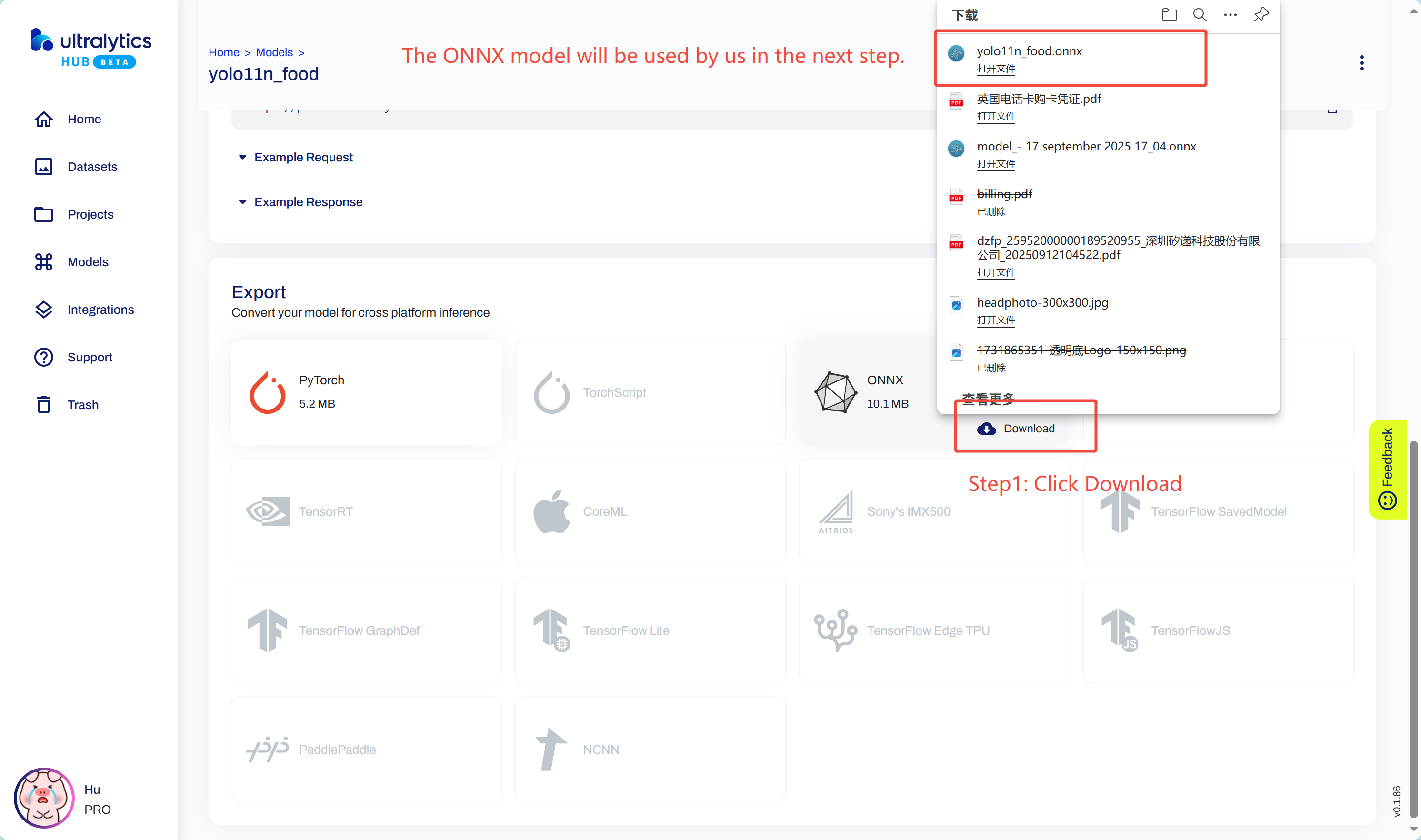

步骤 4：下载 ONNX 模型

最终，需按以下结构整理文件，为下一步操作做准备：

COCO2017 文件夹：用于存放校准数据集，需从你的数据集中复制 100 张图片放入该文件夹；
image 文件夹：用于存放测试图片，需从你的数据集中复制 1 张图片，并将其重命名为 “test.jpg”；
Workspace 文件夹：用于存放模型文件，将刚才下载的 ONNX 模型文件放入该文件夹。

model_yolo11n/
├── COCO2017/           # 校准数据集（100 张图片）
|   └── Calibration1.jpg
|      bration2.jpg
|     	...
|    libration100.jpg
├──image/              # 测试图片（1 张图片）
|   └── test.jpg
└── Workspace/
    └── yolo11n_food.onnx    # ONNX 模型（刚下载的 ONNX 模型文件）

文件准备完成后，进入 第三步：模型转换与部署

第三步：模型转换与部署

搭建工作环境

注意：你的计算机需运行 Linux 系统，或可使用 WSL（Windows 子系统）。

若你不具备相关技术能力，请将上一步准备好的文件夹发送给现场工作人员，并跳过 “步骤 3：模型转换与部署”。

工作人员将协助你完成必要的模型转换，并发送一个以 “cvimodel” 为后缀的文件给你，该文件将在 第四步：模型部署到reCamera 中使用。

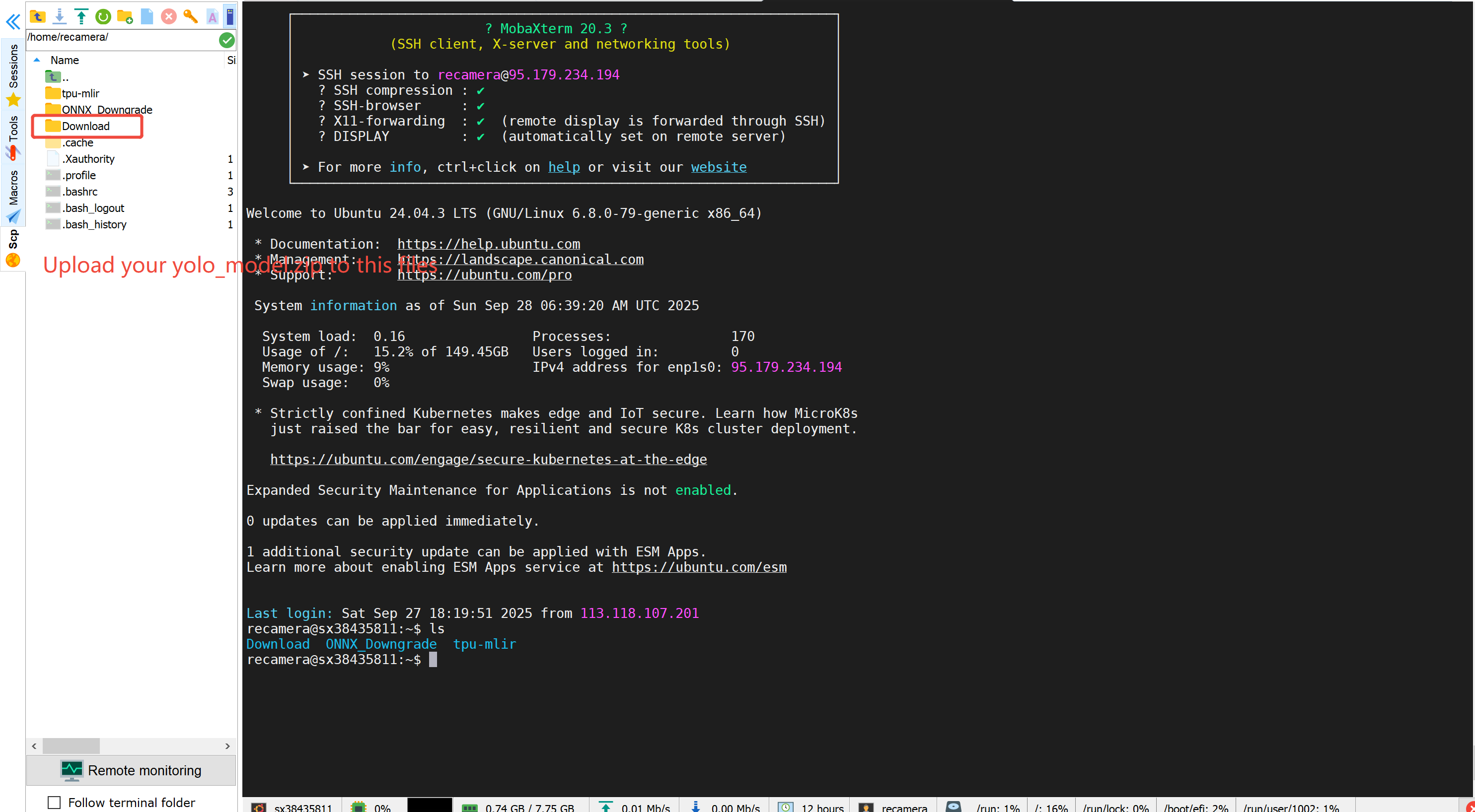

步骤 1：登录模型转换服务器

IP地址：95.179.234.194
用户名：recamera
密码：hebeucdio.413

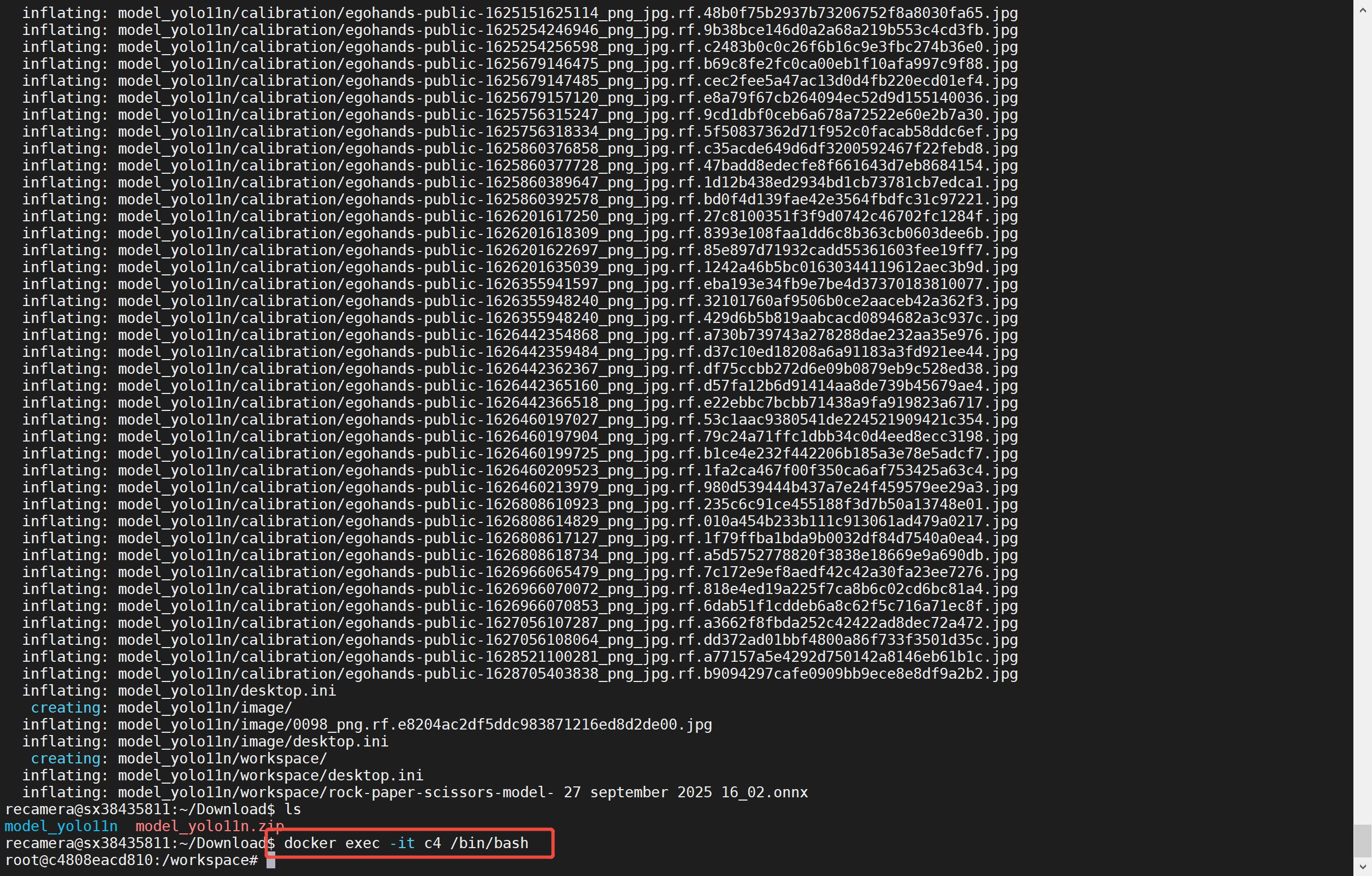

进入 Docker 容器：

docker exec -it c4 /bin/bash

将文件移动到工作目录：

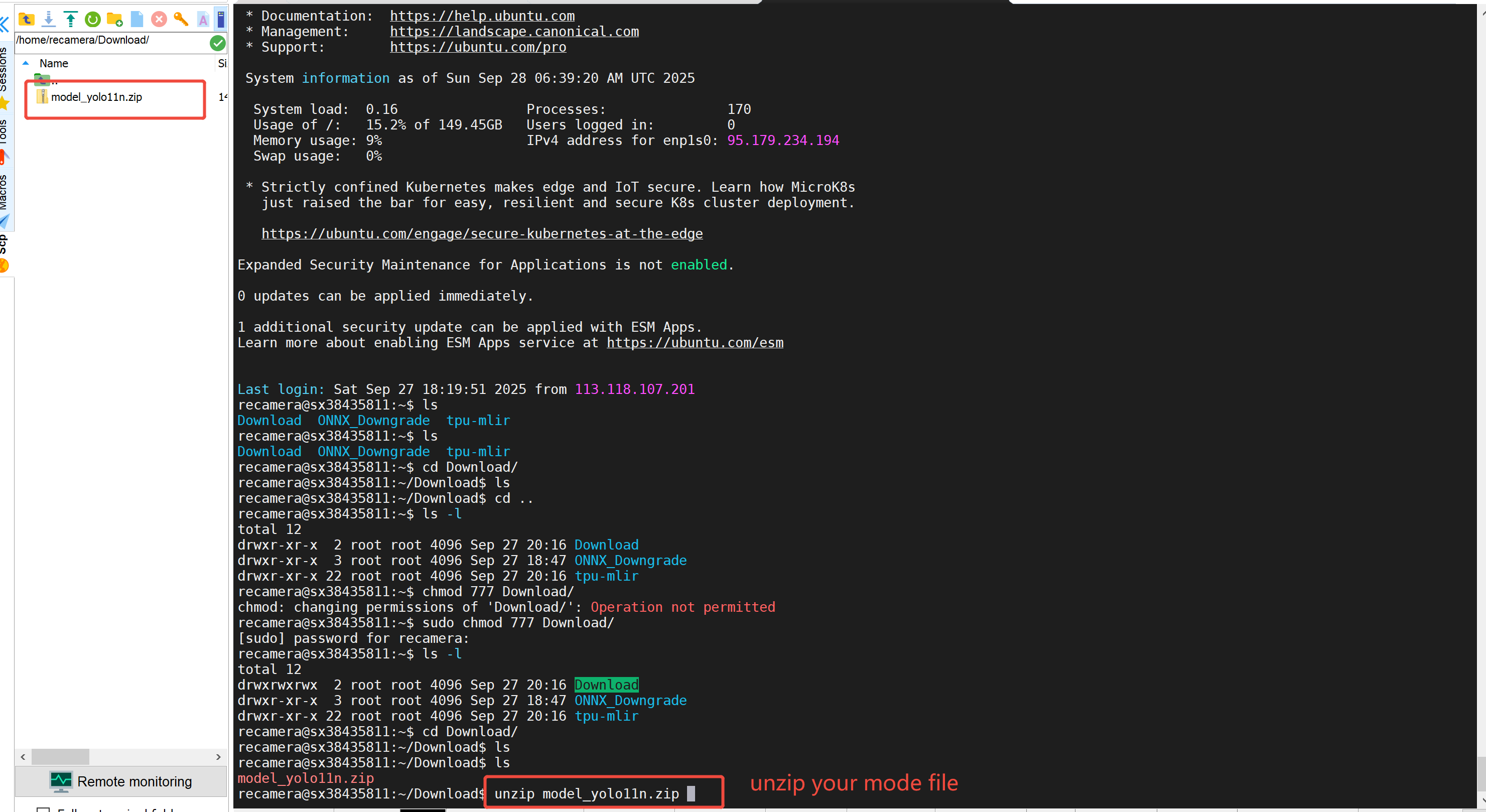

mv Download/model_yolo11n tpu-mlir/
cd tpu-mlir/model_yolo11n/workspace/

步骤 2：准备工作空间

将上一步（即 步骤 4：下载 ONNX 模型）准备好的 model_yolo11n 文件夹复制到 tpu-mlir 目录下。

cd model_yolo11n
cd Workspace

确保文件夹内无文件缺失，目录结构如下：

model_yolo11n/
├── COCO2017/           # 校准数据集（100 张图片）
|   └── Calibration1.jpg
|      bration2.jpg
|     	...
|    libration100.jpg
├──image/              # 测试图片（1 张图片）
|   └── test.jpg
└── Workspace/
    └── yolo11n_food.onnx    # ONNX 模型（刚下载的 ONNX 模型文件）

开始模型转换

步骤 1：ONNX 转 MLIR 格式

模型版本降级：

python /workspace/tpu-mlir/downgrade_onnx.py yolo11n.onnx yolo11n_v8.onnx

在 Workspace 目录下执行以下命令：

model_transform \
  --model_name yolo11n \
  --model_def helmet_detect.onnx \
  --input_shapes "[[1,3,640,640]]" \
  --mean "0.0,0.0,0.0" \
  --scale "0.0039216,0.0039216,0.0039216" \
  --keep_aspect_ratio \
  --pixel_format rgb \
  --output_names "/model.23/cv2.0/cv2.0.2/Conv_output_0,/model.23/cv3.0/cv3.0.2/Conv_output_0,/model.23/cv2.1/cv2.1.2/Conv_output_0,/model.23/cv3.1/cv3.1.2/Conv_output_0,/model.23/cv2.2/cv2.2.2/Conv_output_0,/model.23/cv3.2/cv3.2.2/Conv_output_0" \
  --test_input ../image/0101.jpg \
  --test_result yolo11n_top_outputs.npz \
  --mlir yolo11n.mlir

步骤 2：生成校准表

run_calibration \
  yolo11n.mlir \
  --dataset ../COCO2017 \
  --input_num 100 \
  -o yolo11n_calib_table

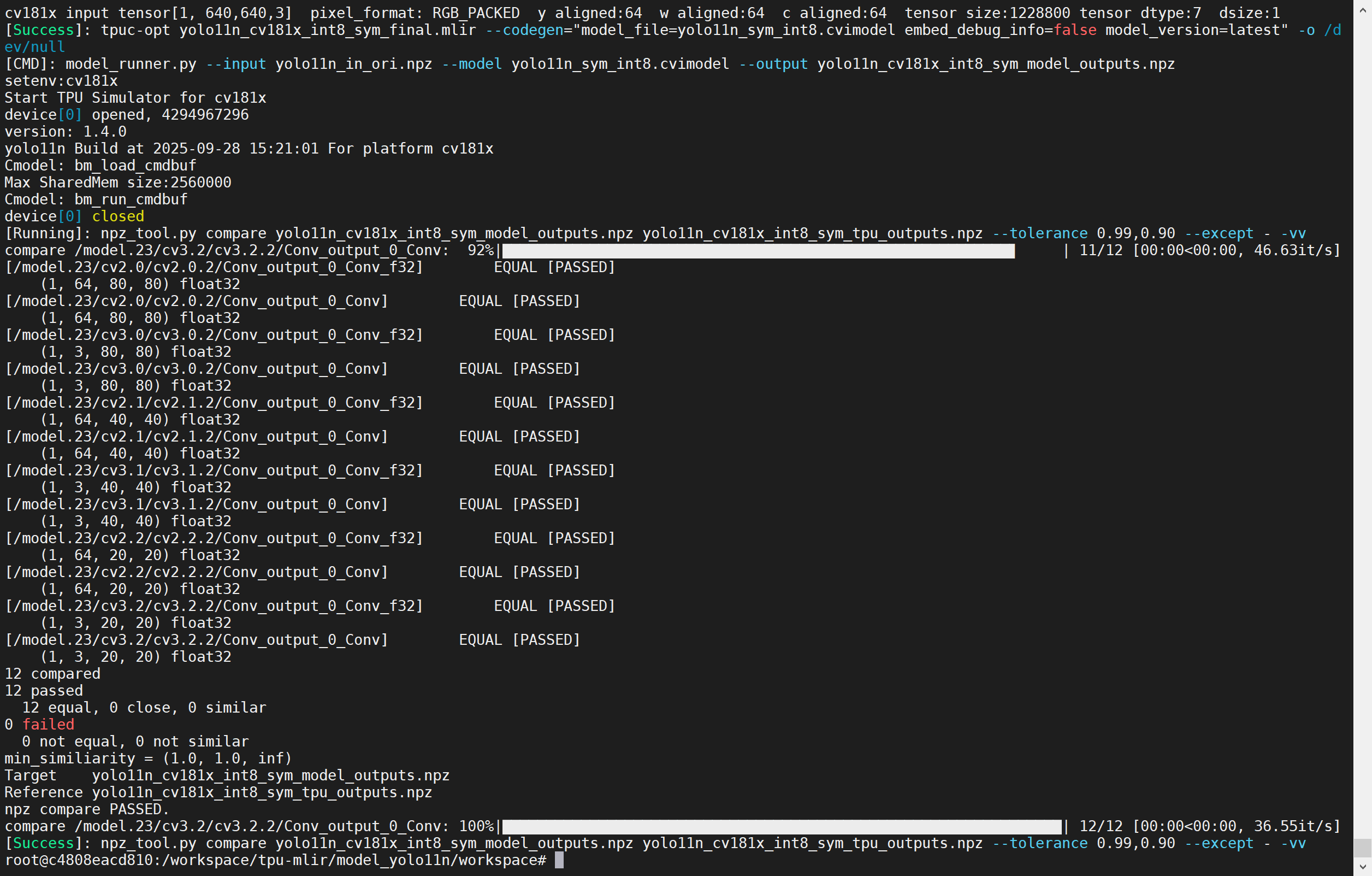

步骤 3：编译 INT8 模型

model_deploy \
  --mlir yolo11n.mlir \
  --quantize INT8 \
  --quant_input \
  --processor cv181x \
  --calibration_table yolo11n_calib_table \
  --test_input ../image/test.jpg \
  --test_reference yolo11n_top_outputs.npz \
  --customization_format RGB_PACKED \
  --fuse_preprocess \
  --aligned_input \
  --model yolo11n_sym_int8.cvimodel

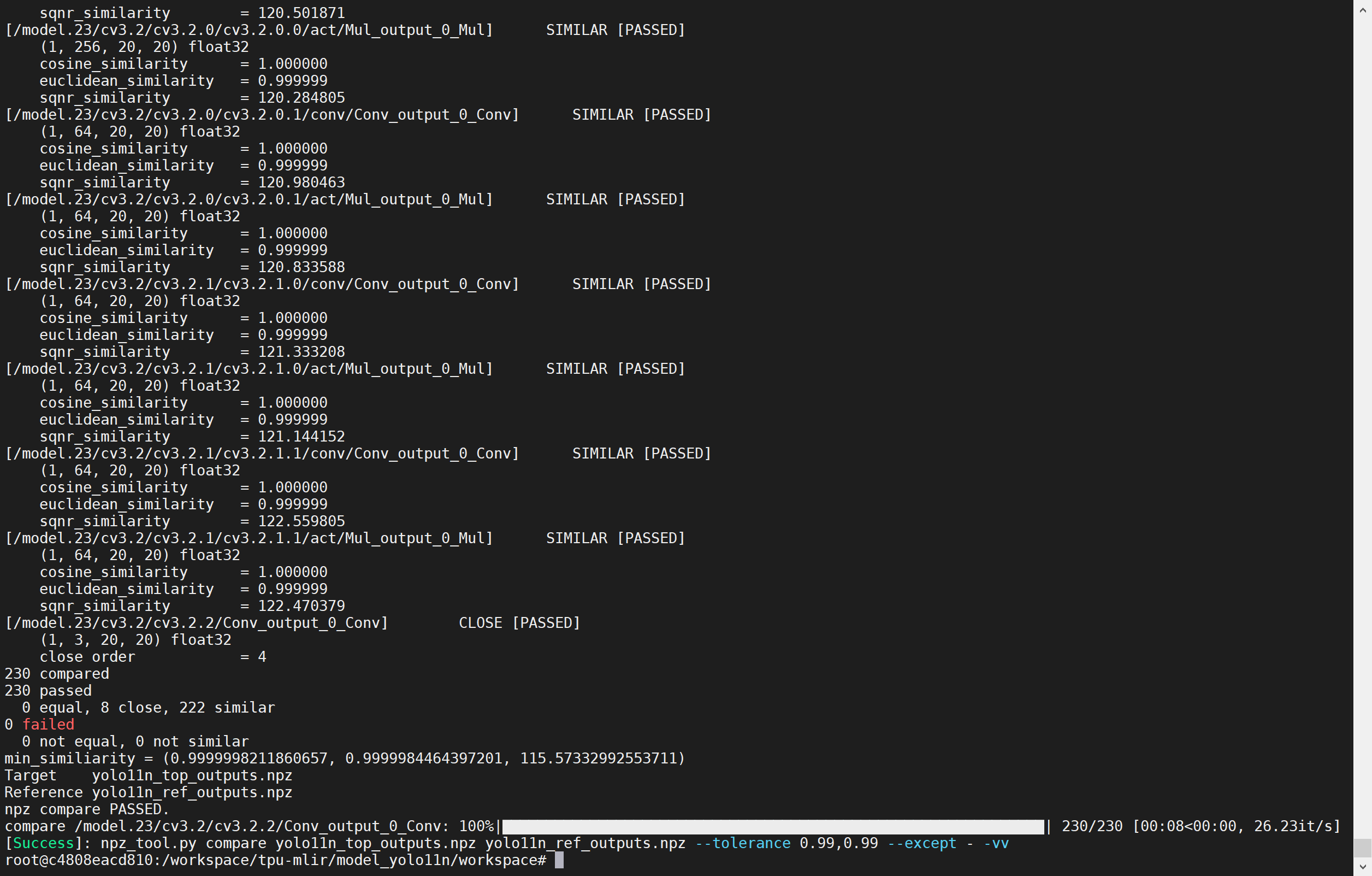

model_deploy \
  --mlir yolo11n.mlir \
  --quant_input \
  --quantize F16 \
  --customization_format RGB_PACKED \
  --processor cv181x \
  --test_input ../image/0101.jpg \
  --test_reference yolo11n_top_outputs.npz \
  --fuse_preprocess \
  --tolerance 0.99,0.9 \
  --model yolo11n_1684x_f16.cvimodel

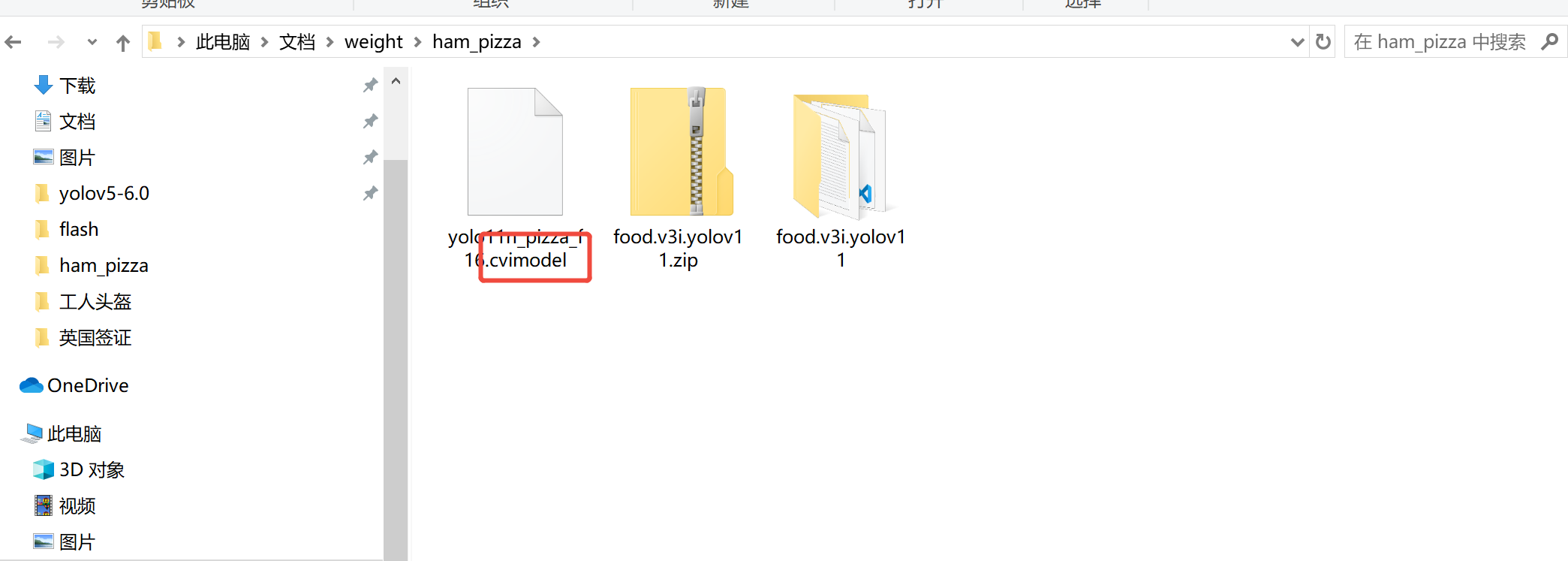

最终，将以 cvimodel 为后缀的模型文件下载到本地计算机，该文件将用于下一步操作。

如需了解更多细节，可参考完整在线资料：w iki 文档或中文指南

第四步：模型部署到reCamera

选项 1：reCamera 基础款

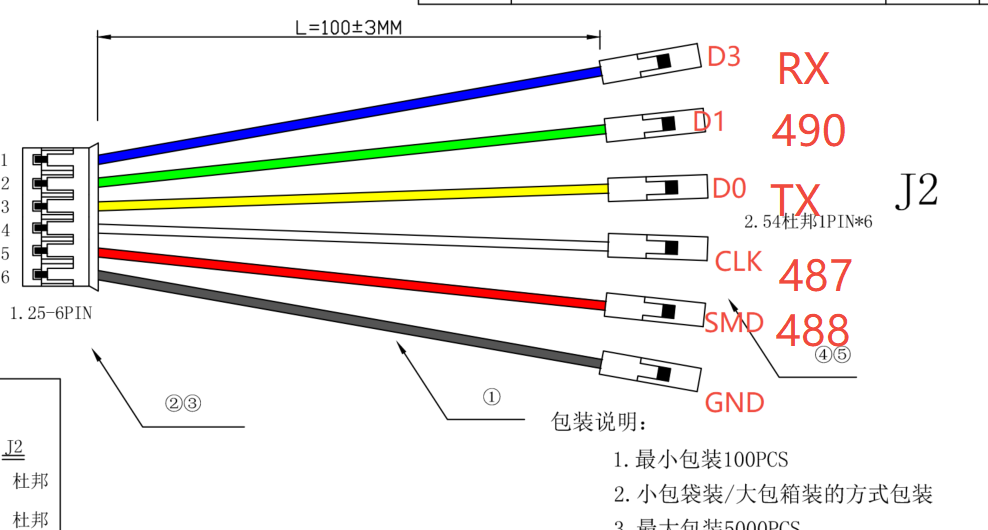

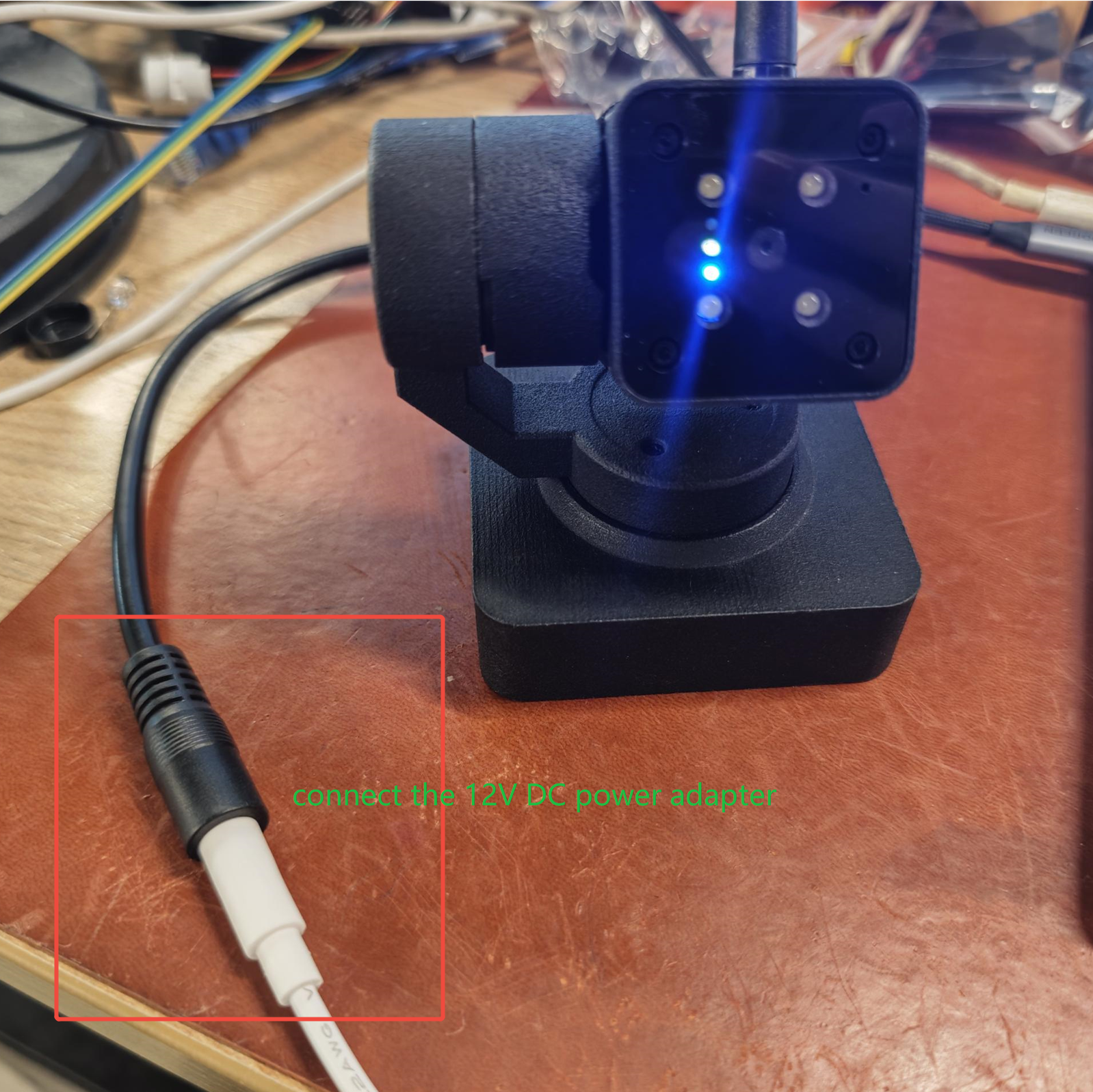

步骤 1：准备与连接

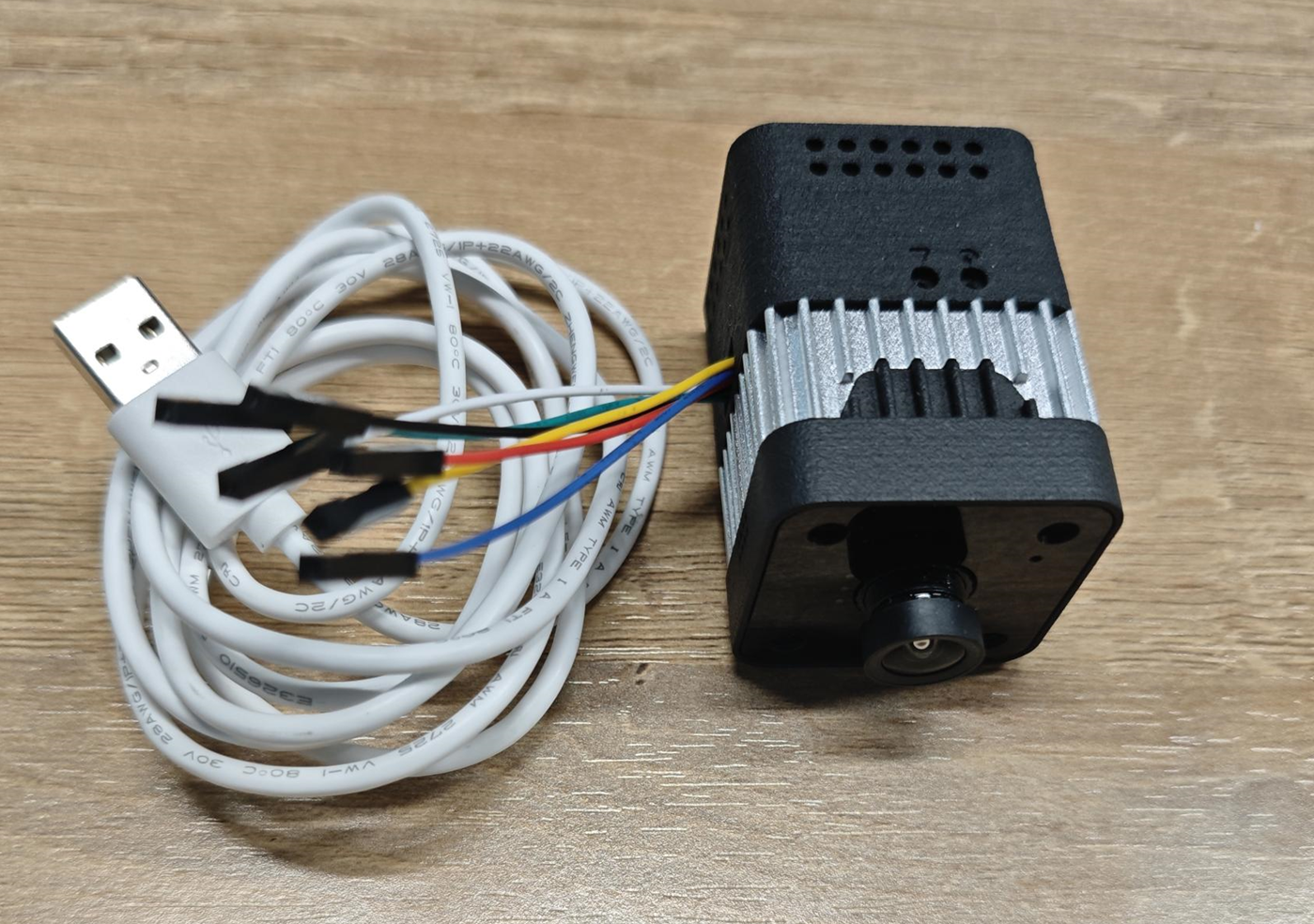

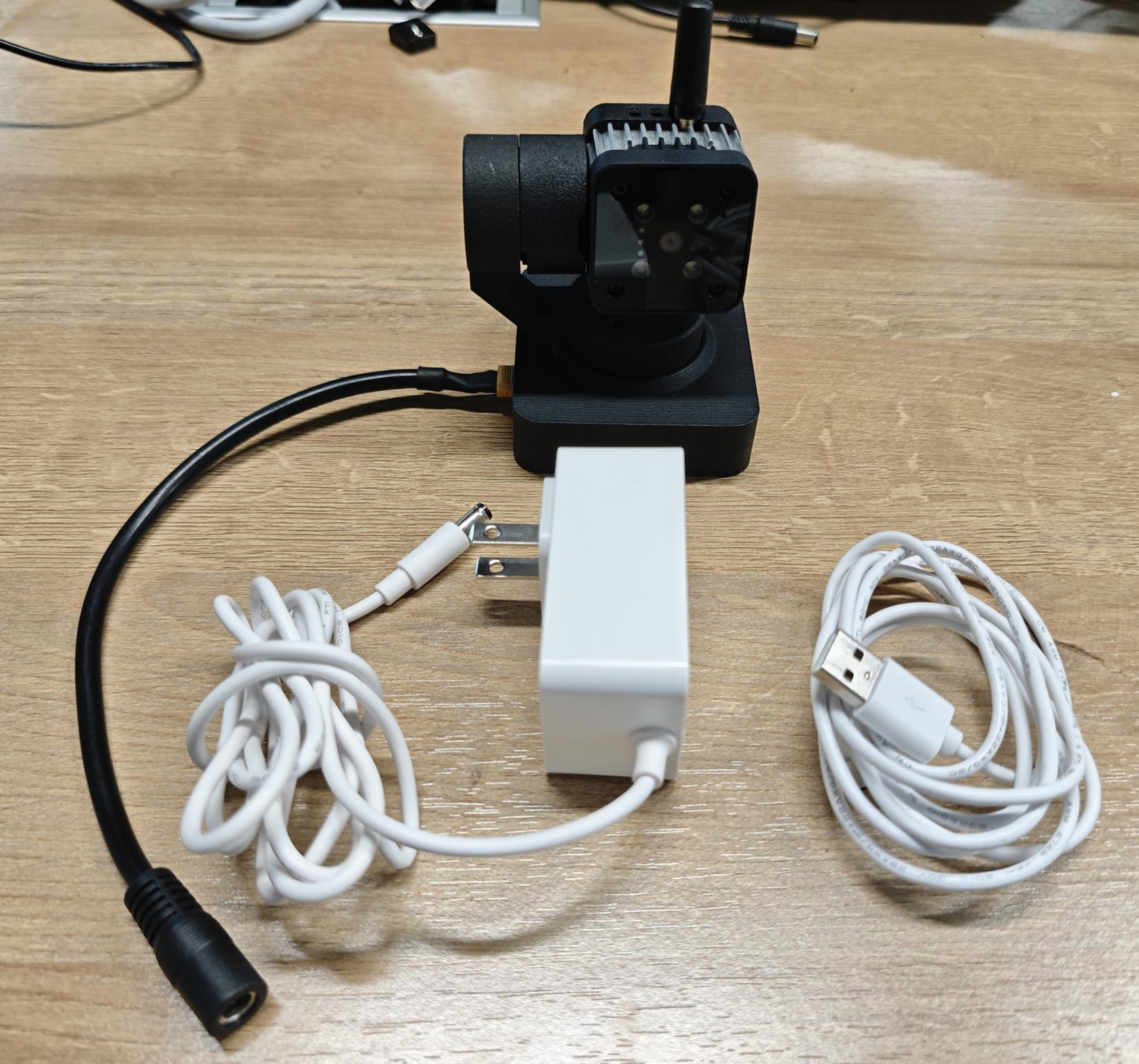

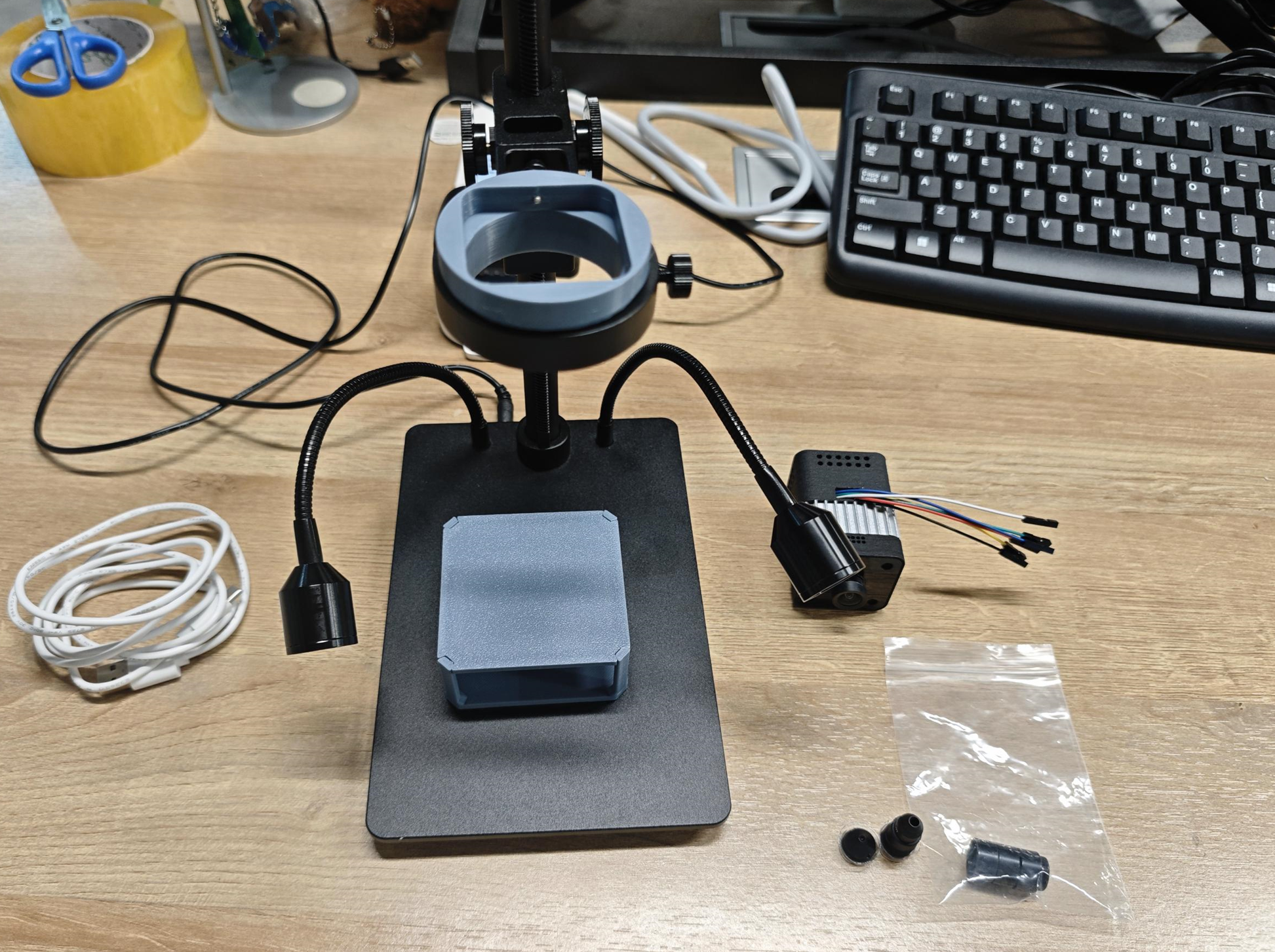

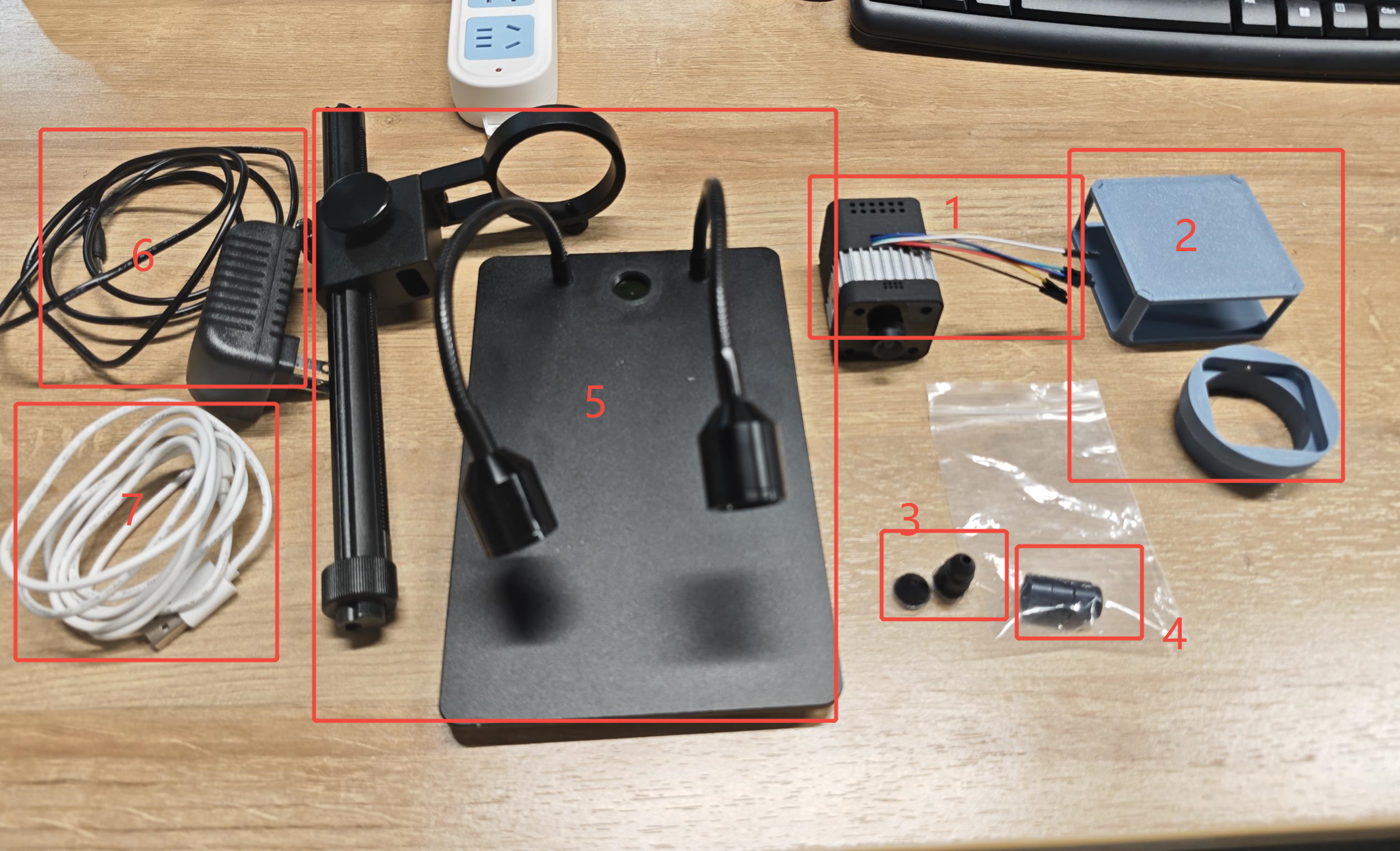

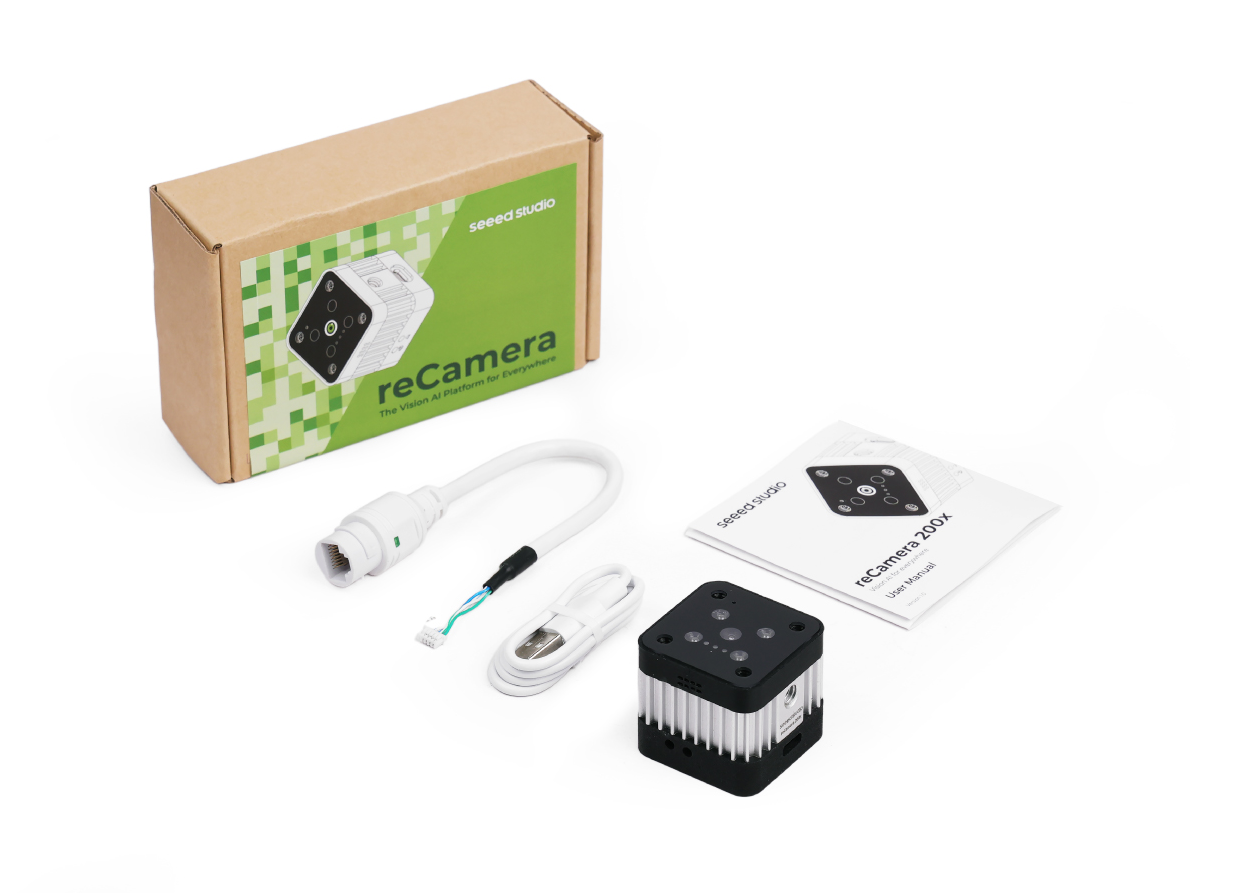

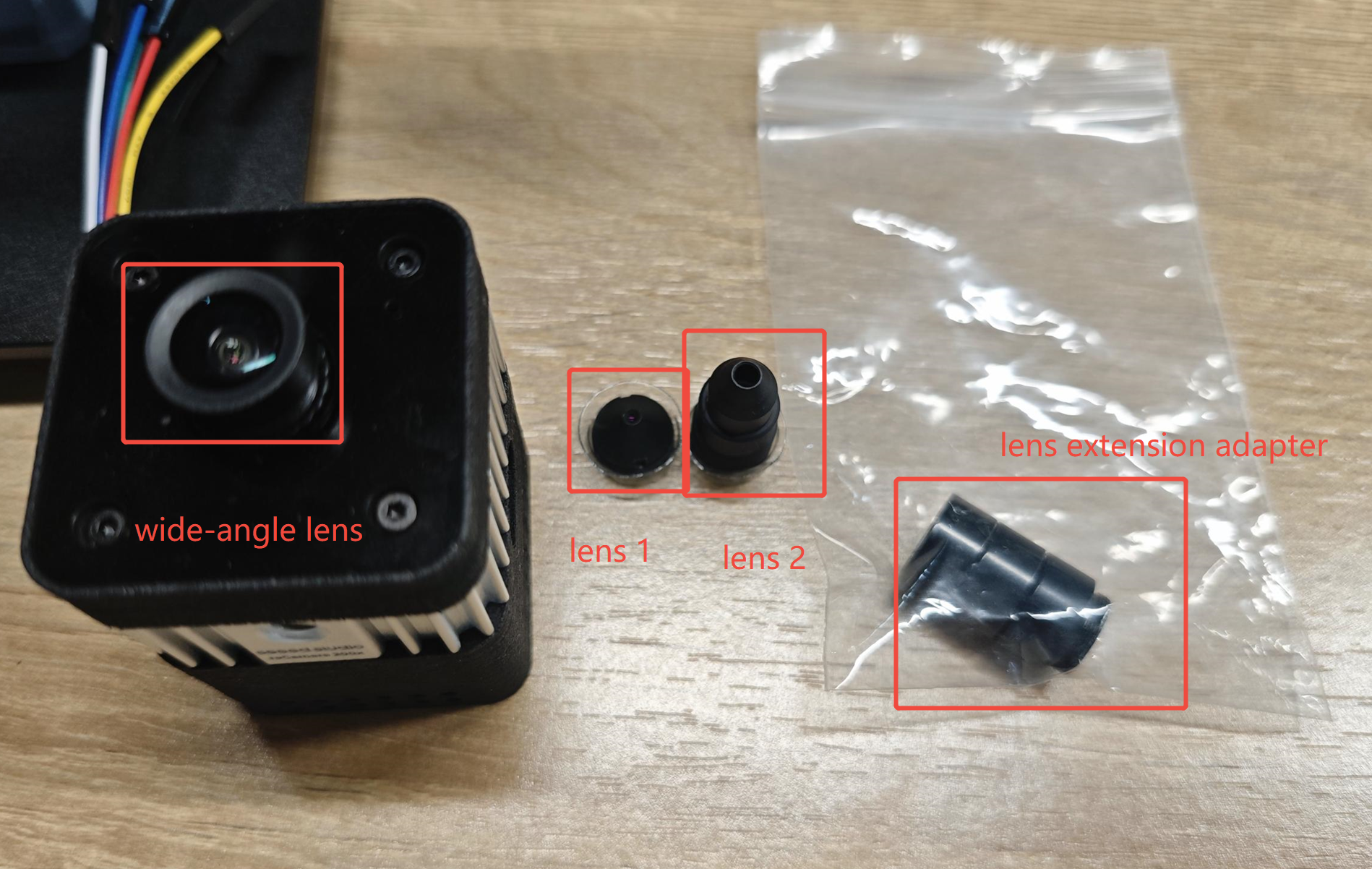

确保你已准备好 reCamera 设备和一根 Type-C 数据线。

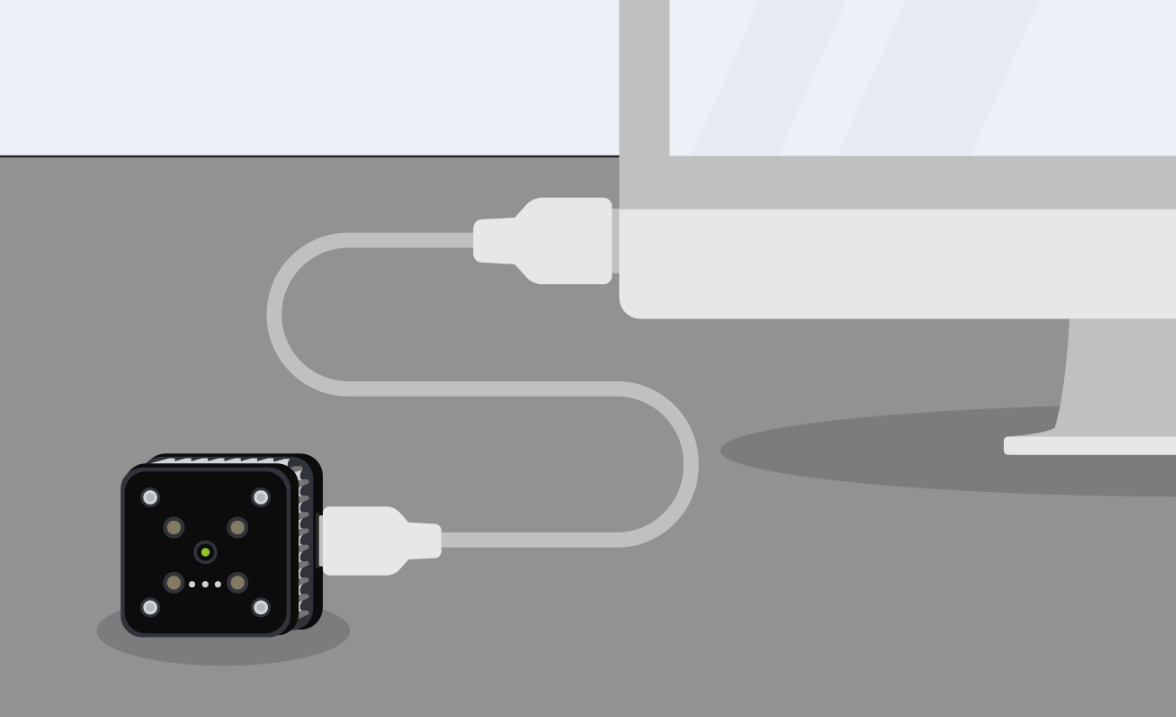

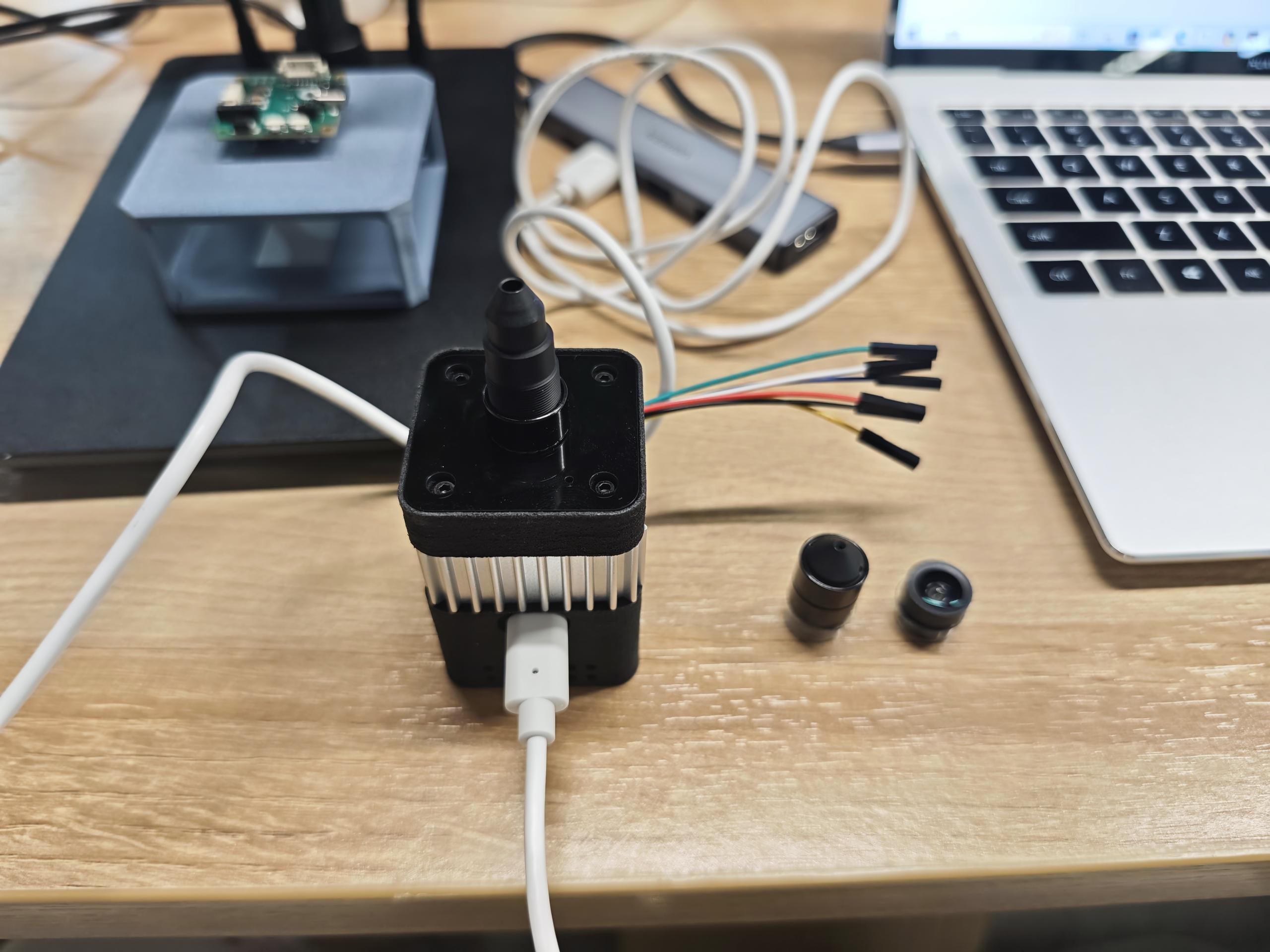

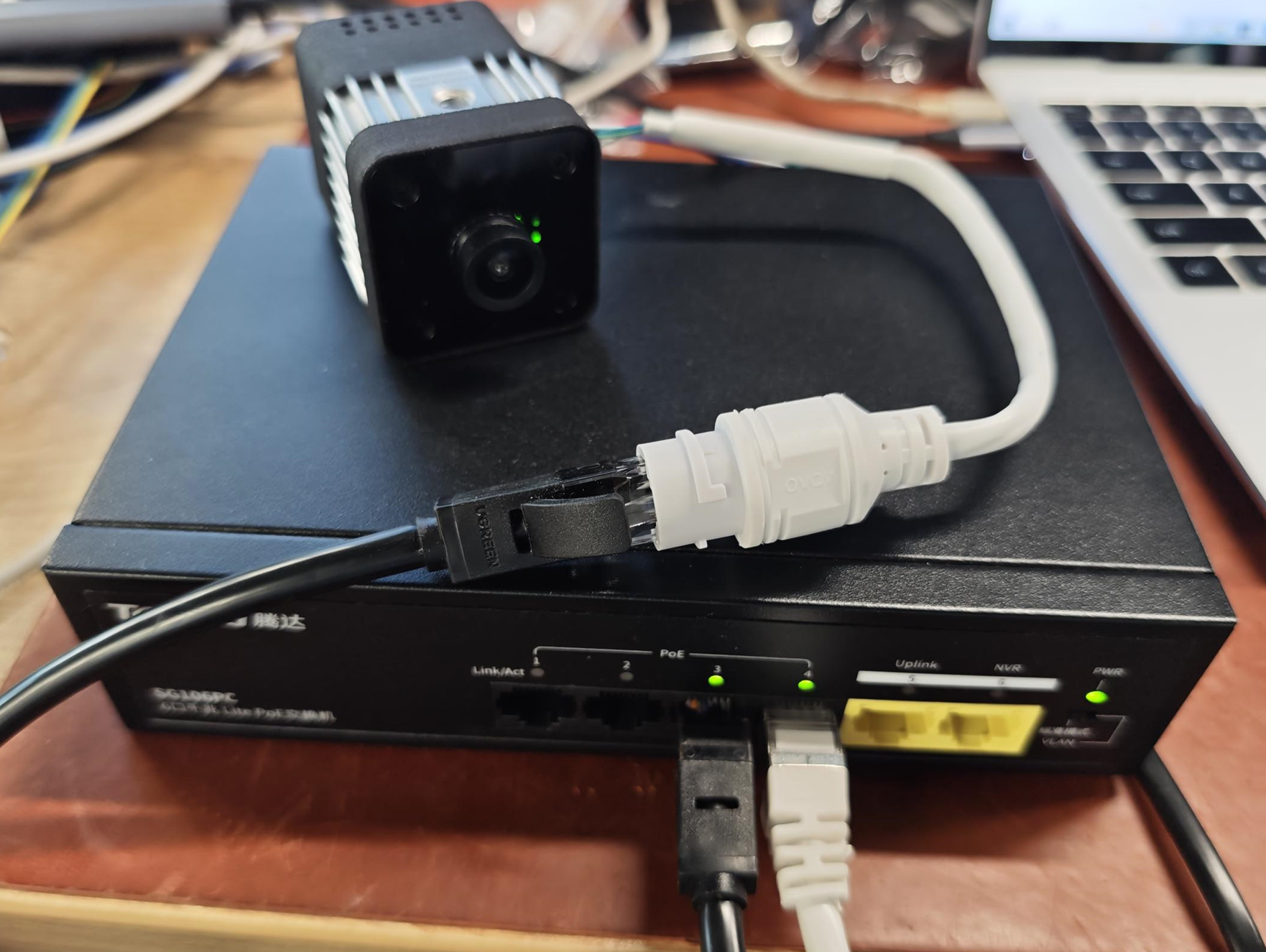

使用数据线将 reCamera 与电脑连接。

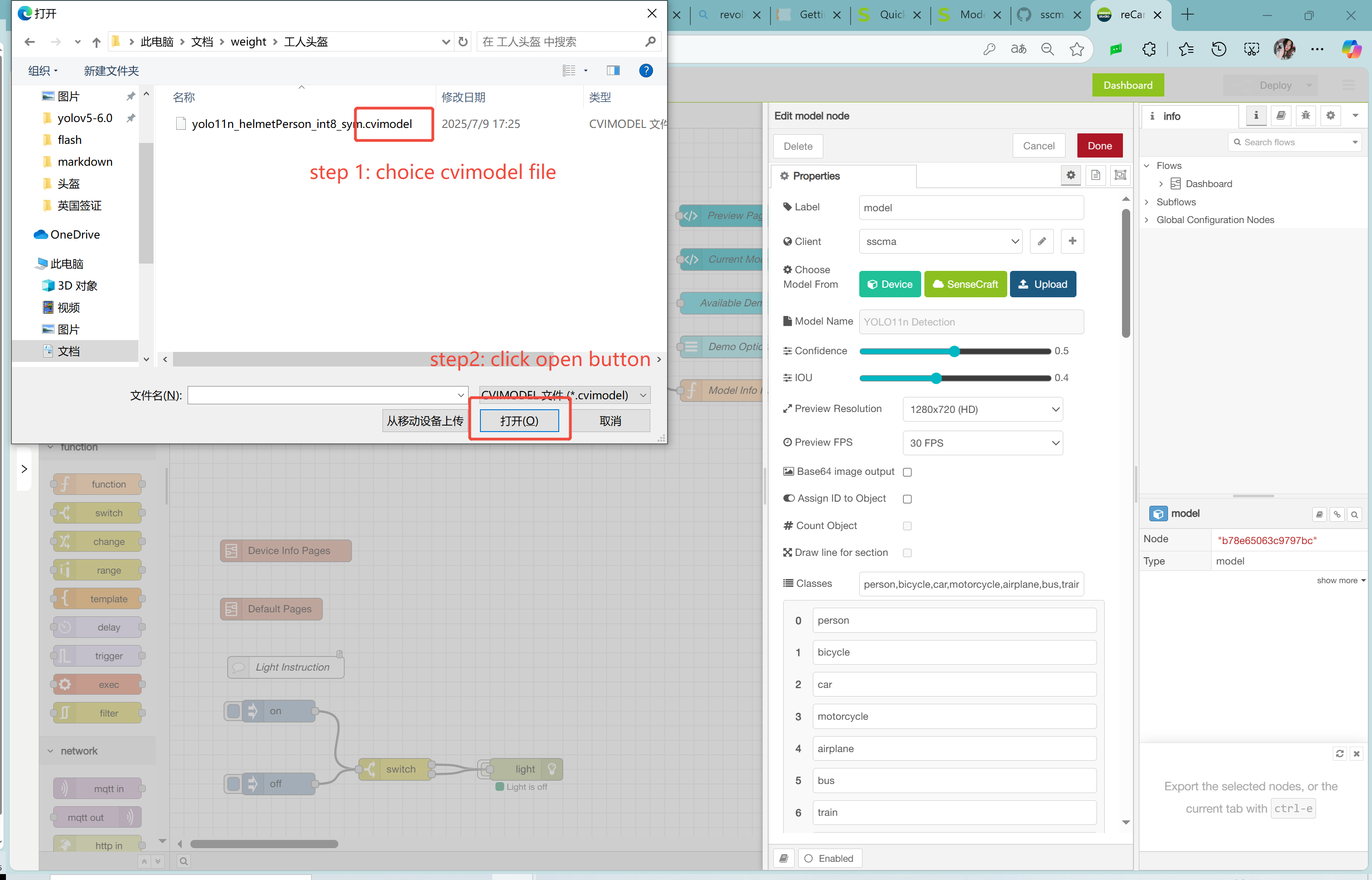

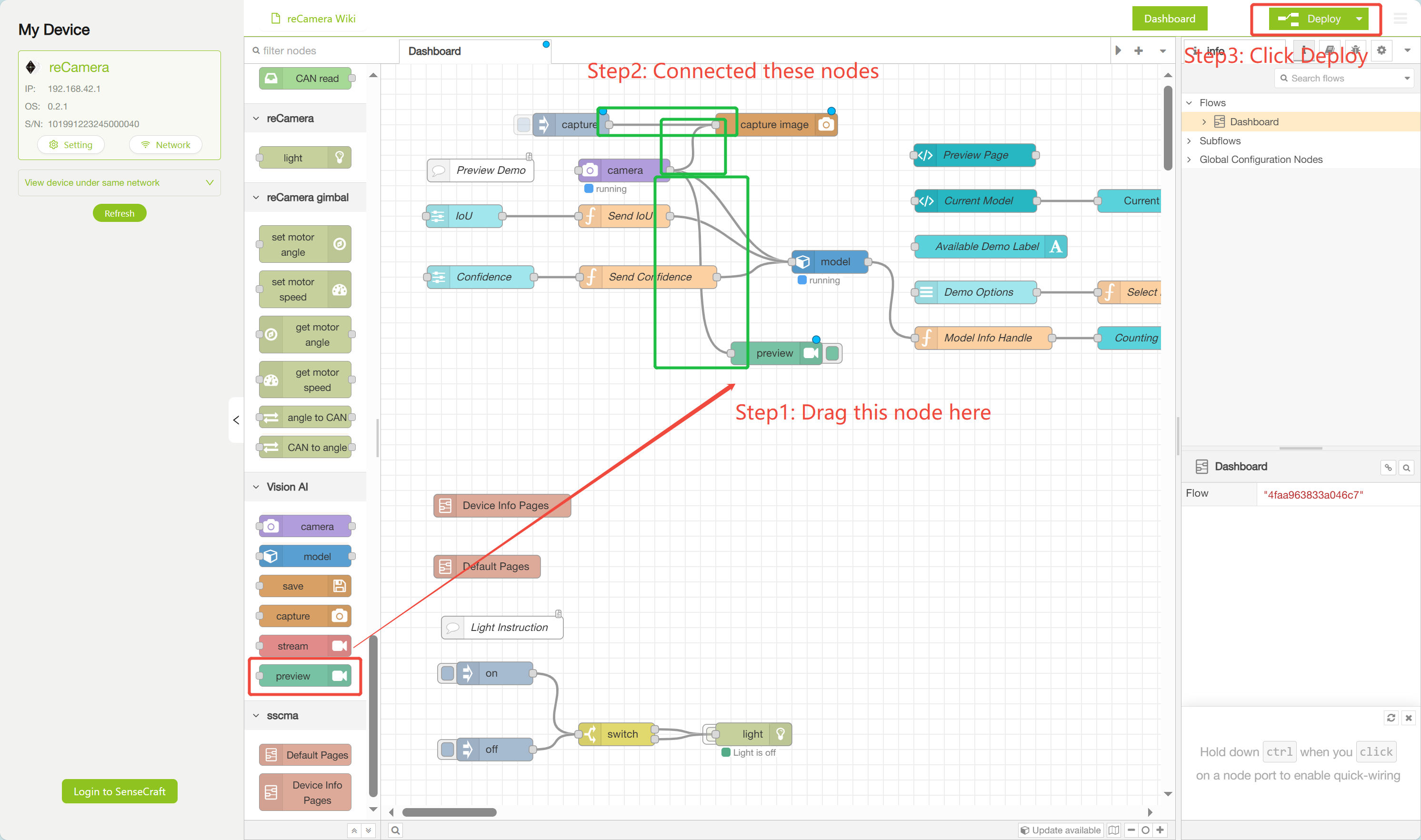

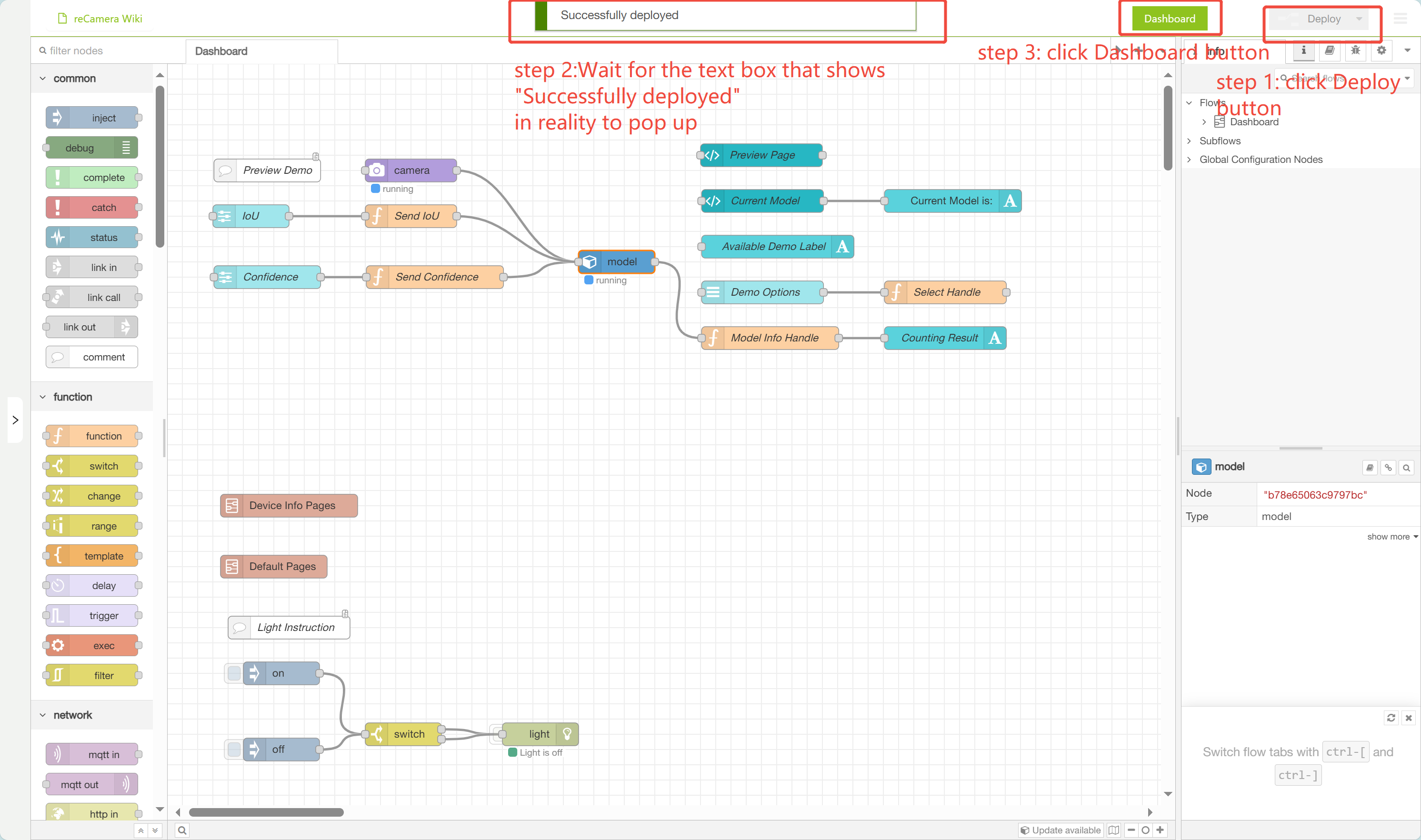

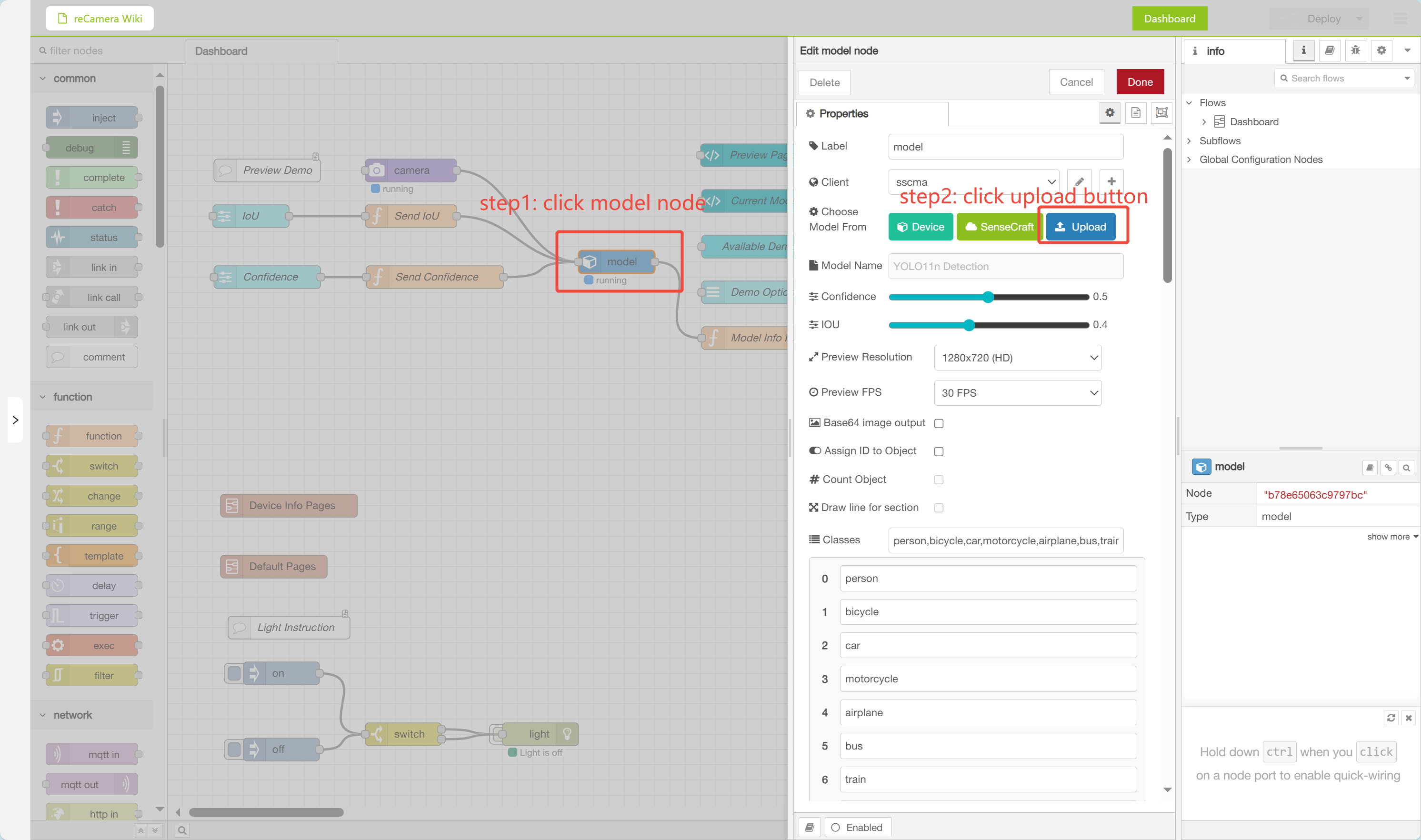

步骤 2：将模型部署到 reCamera

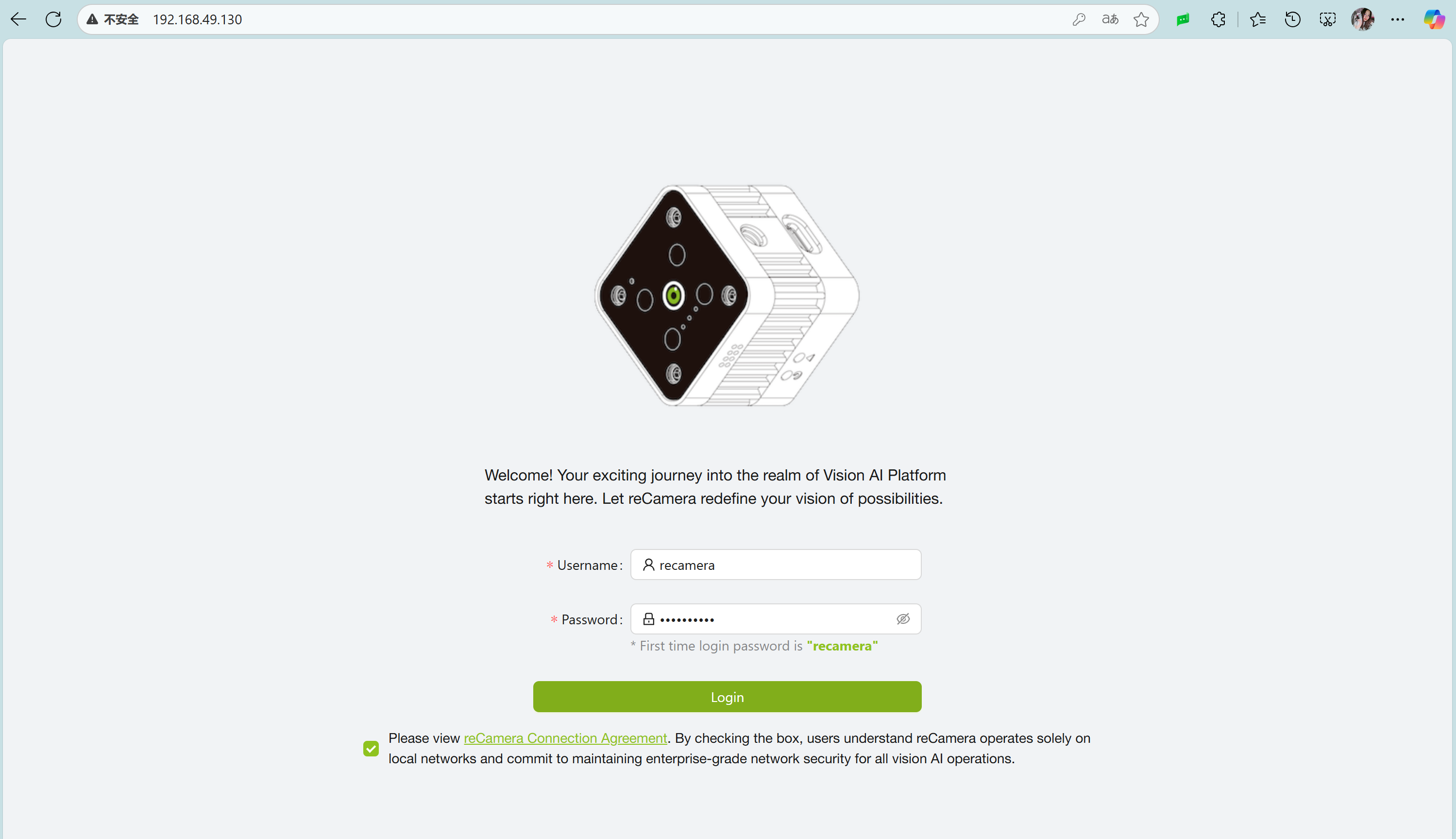

访问 192.168.42.1 进入 reCamera 的加载页面。登录的 用户名 为：root；密码为：recamera.1

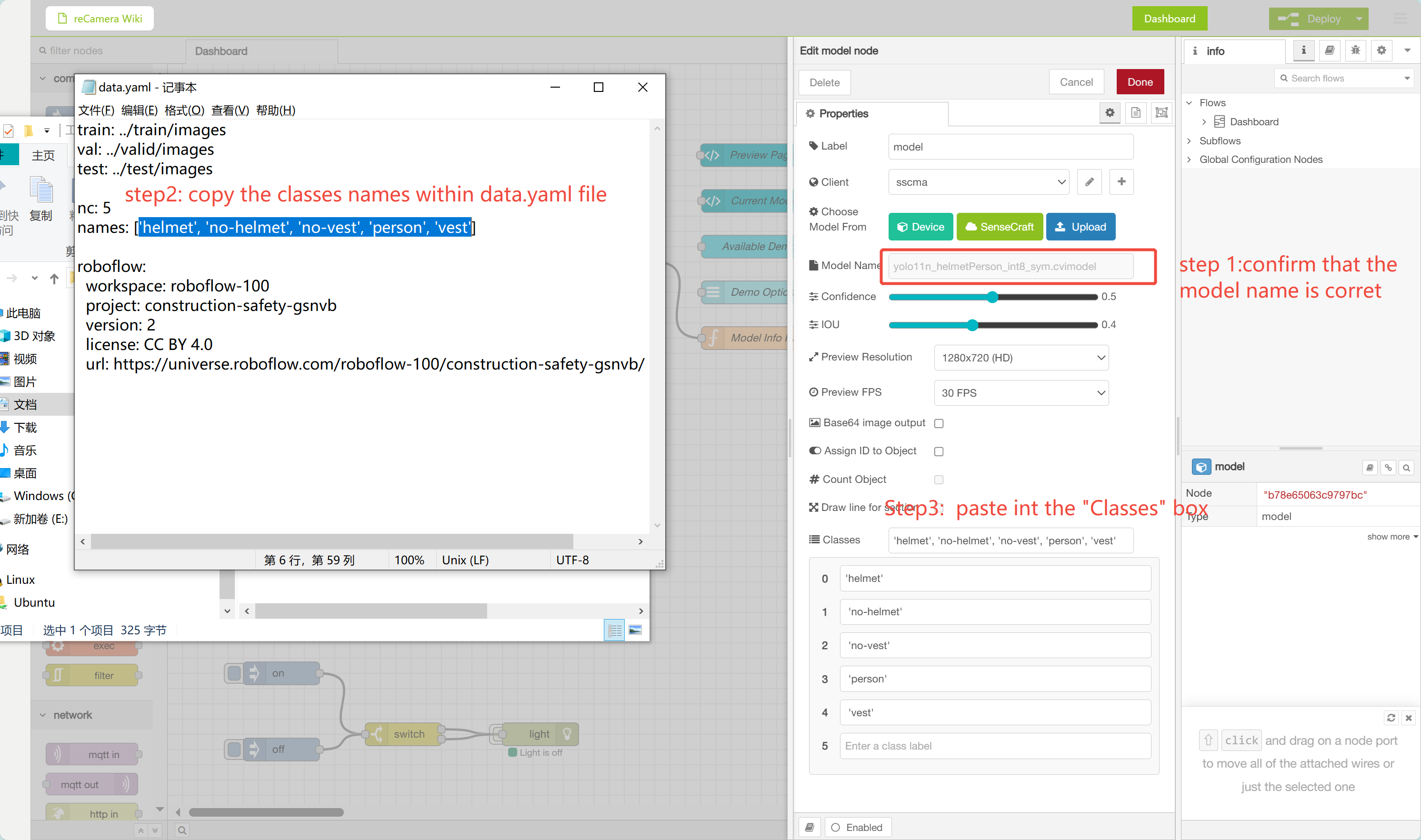

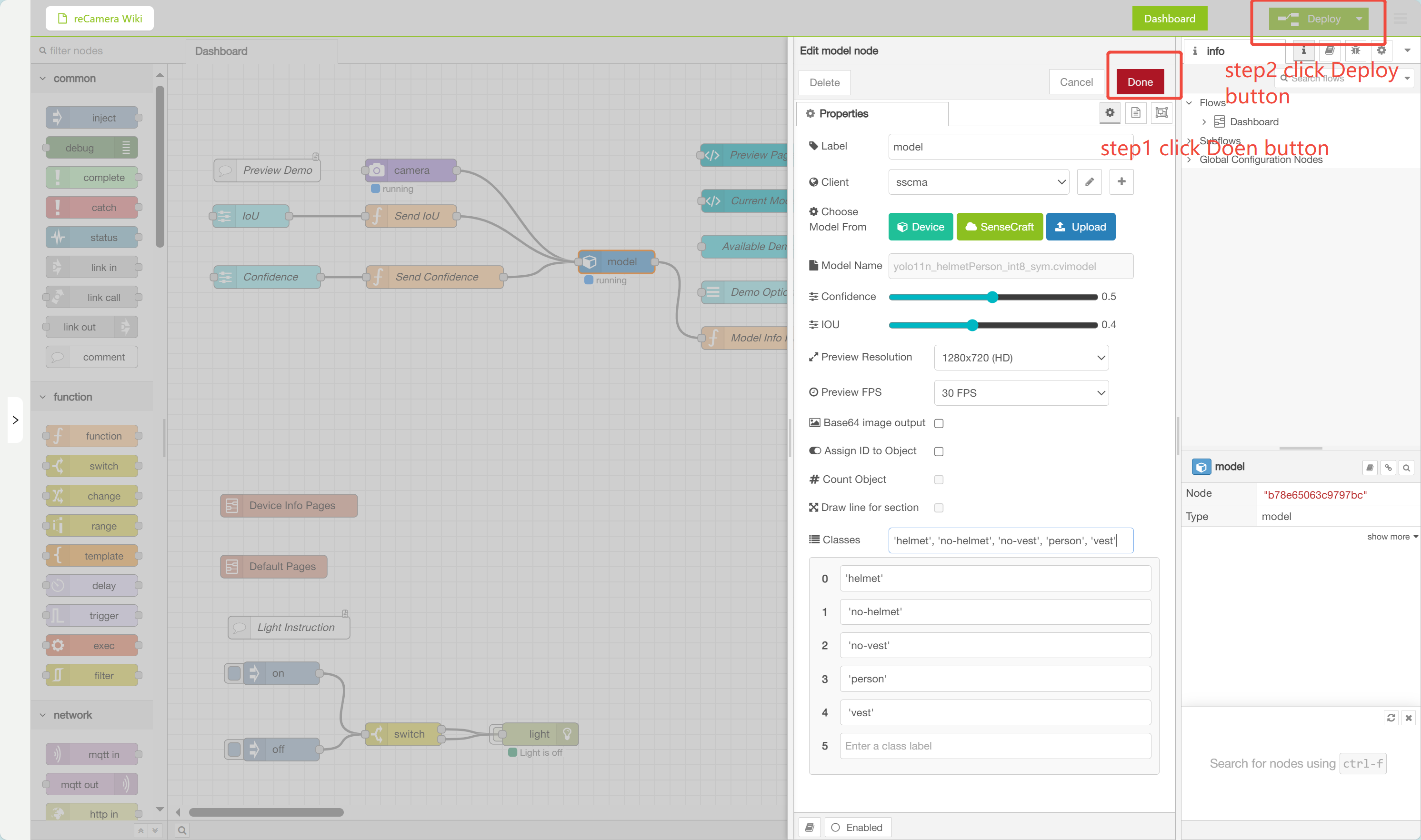

http://192.168.42.1/#/workspace   //工作区链接，用于上传模型

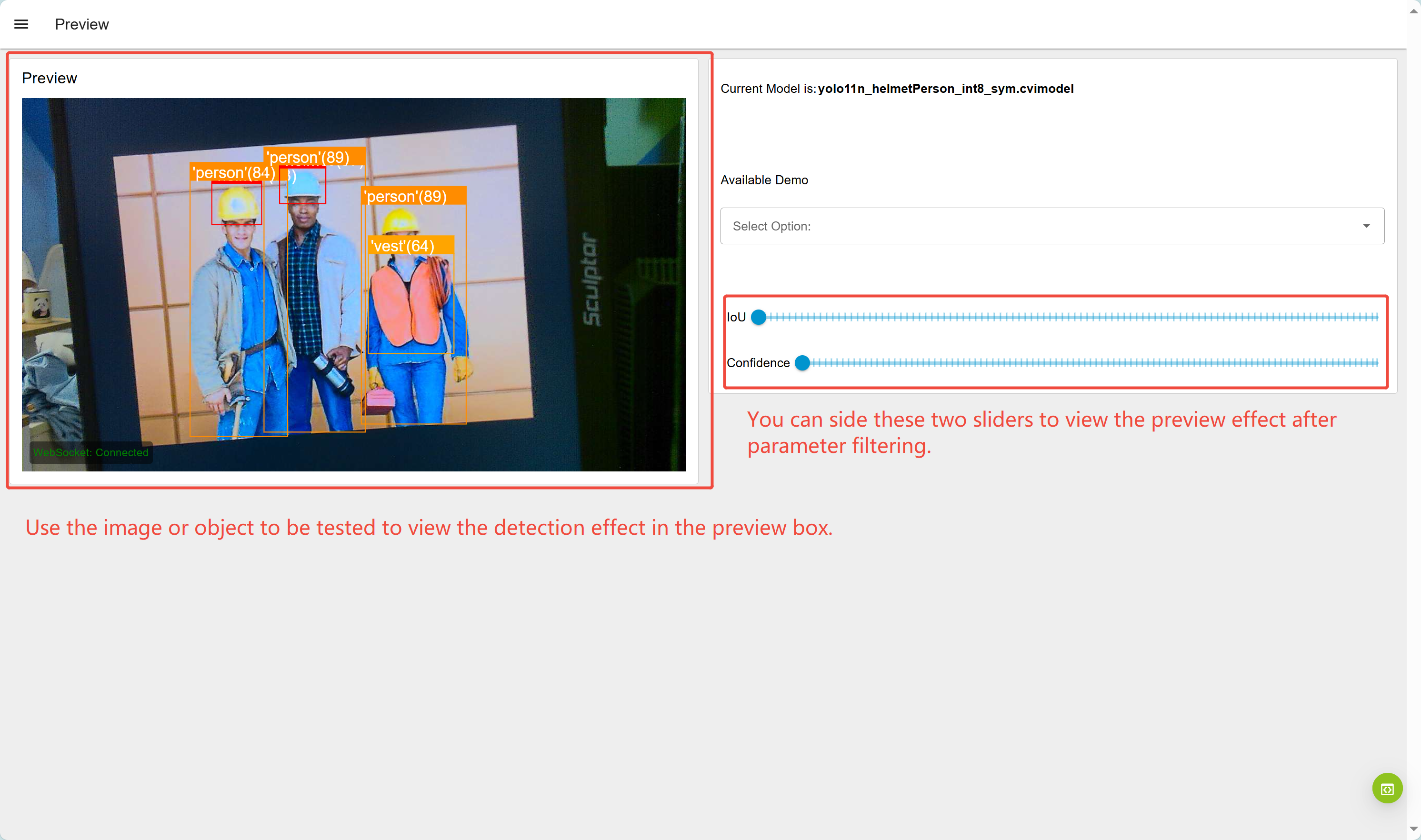

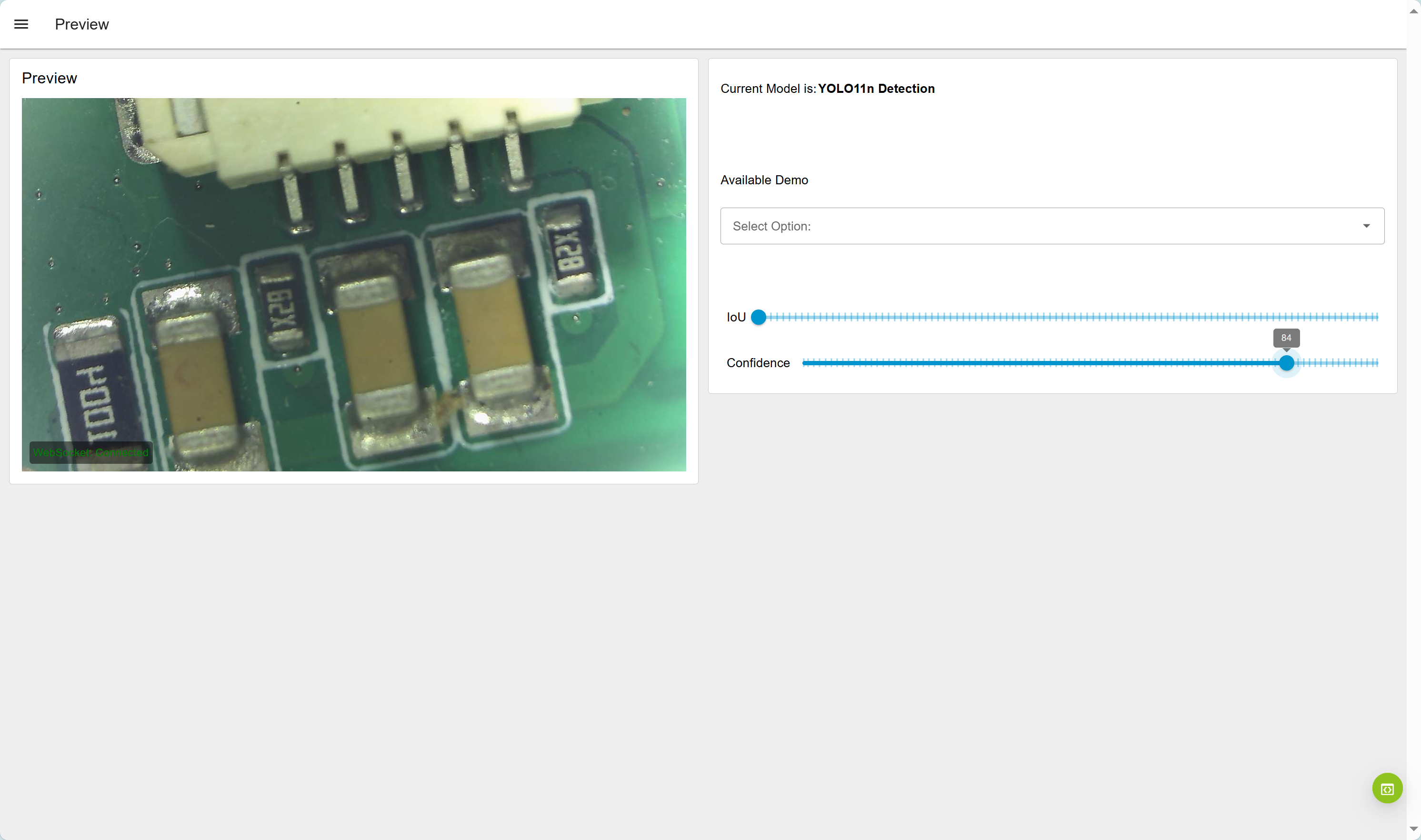

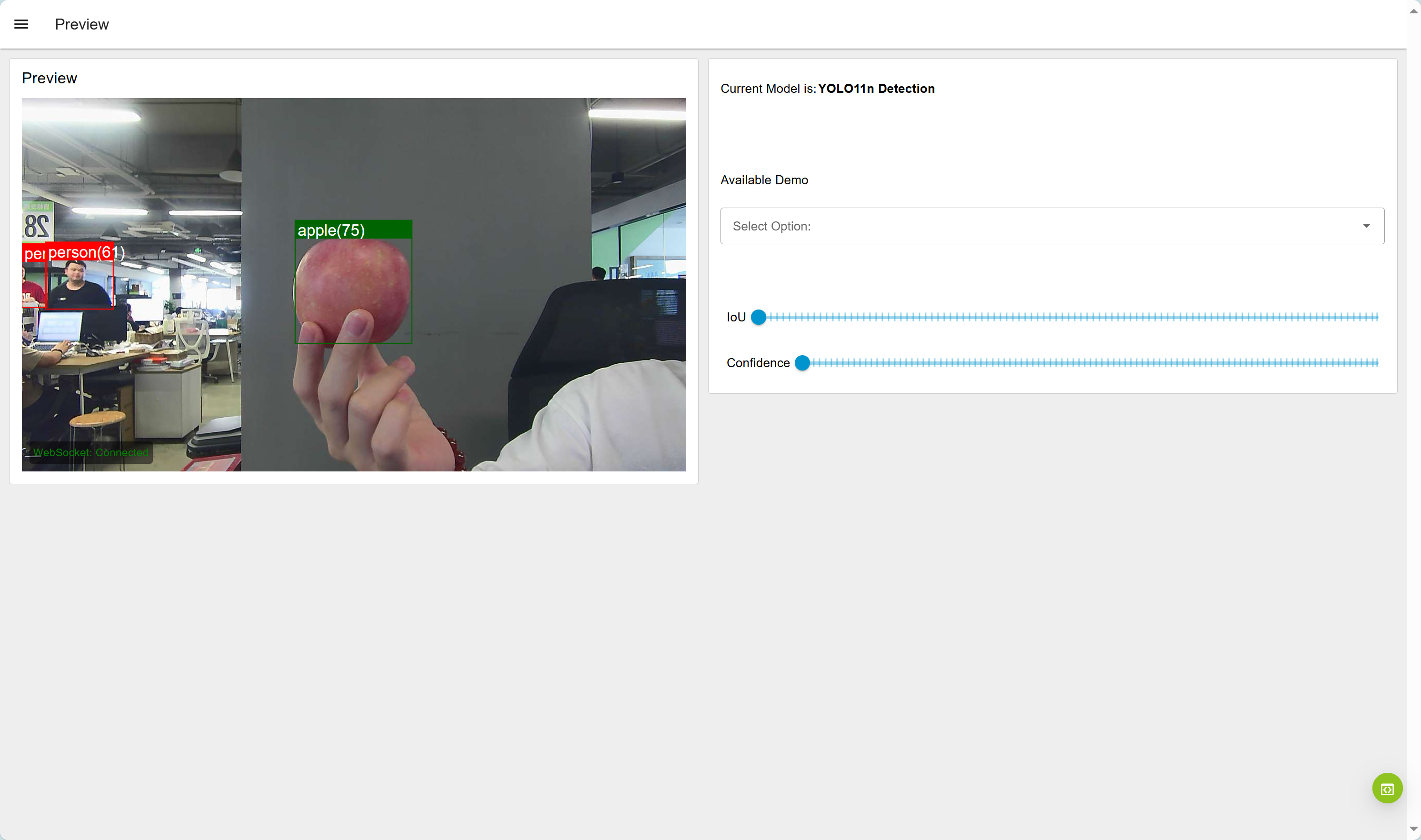

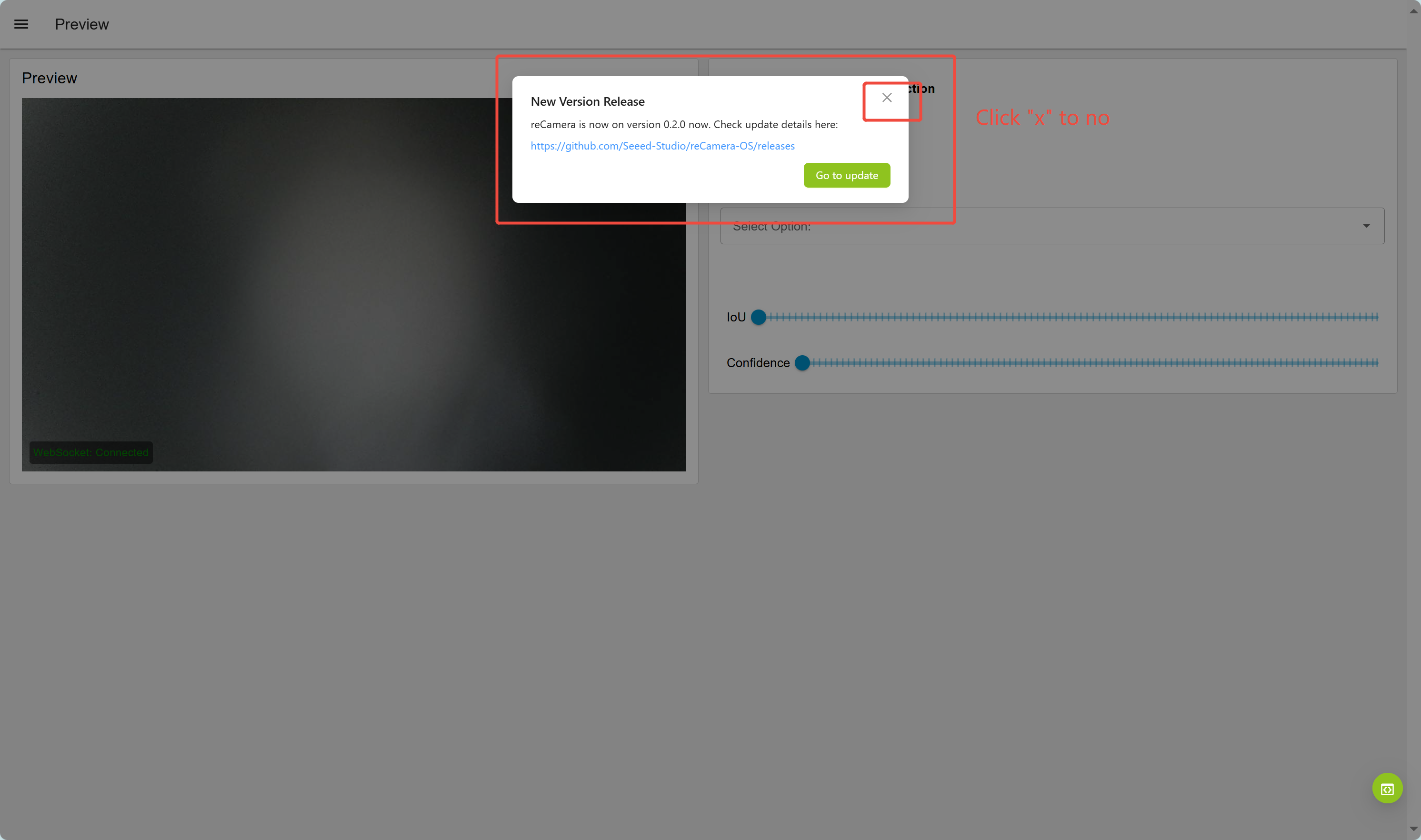

http://192.168.42.1/#/dashboard   //拍摄预览视频链接

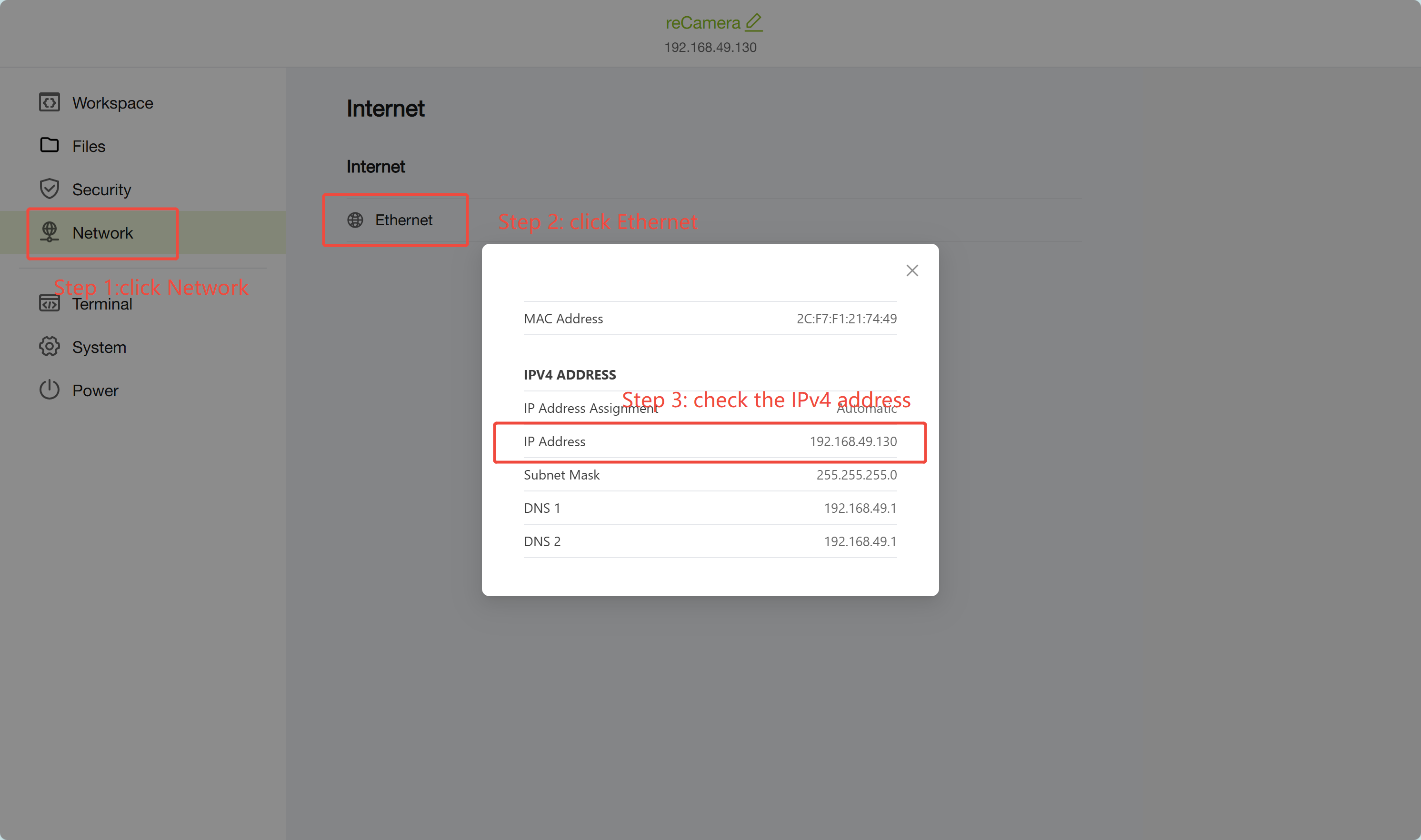

http://192.168.42.1/#/network     //后端网页链接，可配置网络设置、固件更新等

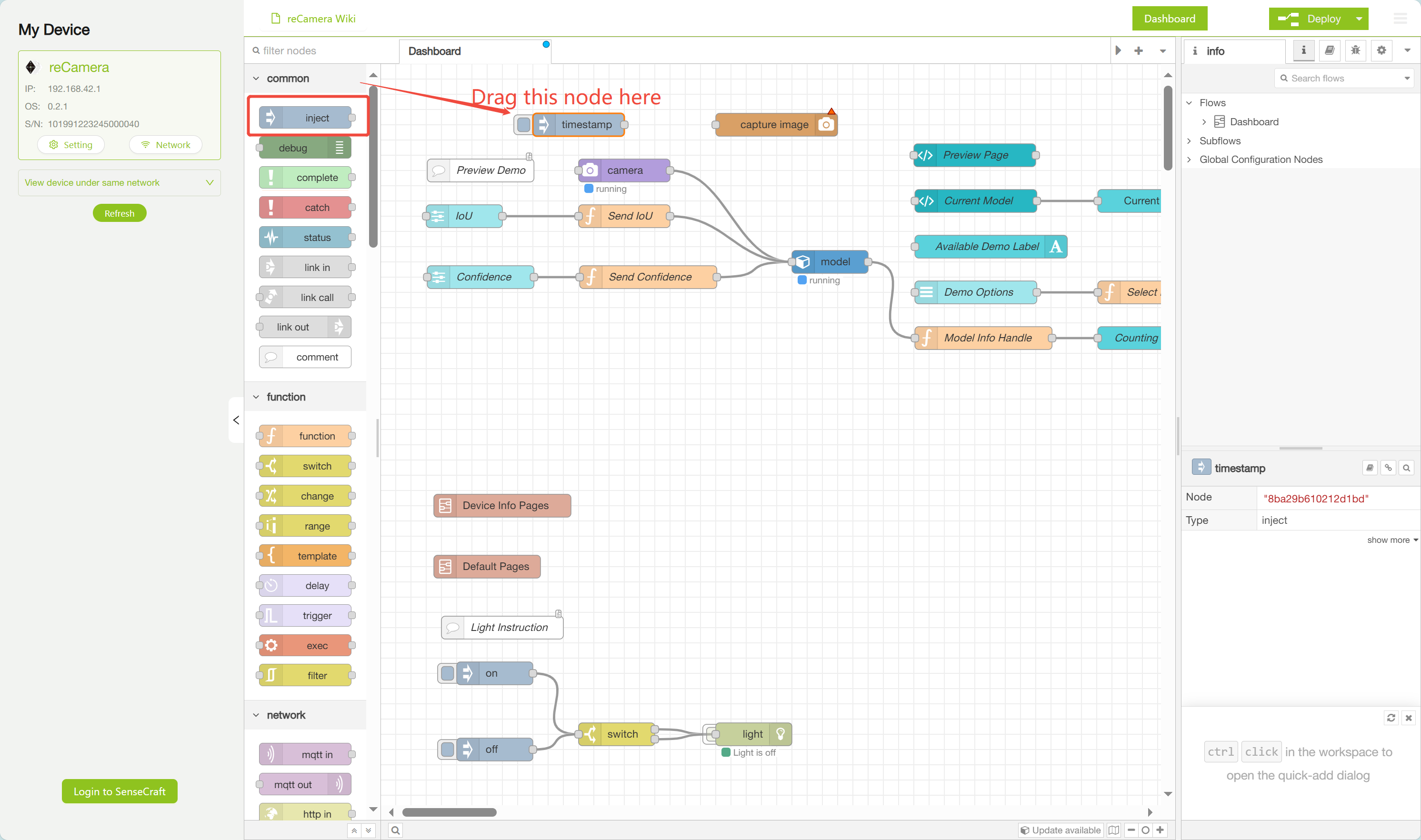

更多 reCamera 使用教程，请访问：https://wiki.seeedstudio.com/recamera_develop_with_node-red/
